Mantlade ledningar är viktiga för att förhindra elektriska bränder och risker för stötar i moderna byggnader När den är korrekt installerad, mantlade ledningar minska risken för kortslutning med mer än 70 % jämfört med oskärmad enkelledarledning . Deras yttre isolerande skikt skyddar inte bara mot mekanisk skada utan ger också en kontinuerlig markbana. För bostäder och lätta kommersiella applikationer är användning av mantlade kablar såsom dubbel-och-jord eller liknande mantlade konstruktioner ett direkt, kodkompatibelt sätt att uppnå säkrare elektrisk distribution. Vad är mantlade ledningar och hur de skiljer sig från nakna eller enkelisolerade ledare En mantlad ledning består av två eller flera isolerade strömförande ledare (fas och noll) plus en blank eller isolerad jordledare, alla inneslutna i en yttre PVC-, gummi- eller LSZH-mantel (Low Smoke Zero Halogen). Den viktigaste skillnaden: enkelisolerade ledningar har bara ett lager isolering per ledare och körs vanligtvis inuti ledningar eller kanaler. Mantlade kablar kombinerar mekaniskt skydd och isolering i en enhet, vilket eliminerar behovet av ytterligare ledningar på torra, skyddade platser. Till exempel kan en standard 2,5 mm² mantlad kabel som används i 13A-uttagskretsar motstå en dragkraft på upp till 200N under installationen utan att skada den inre isoleringen, medan en enkelisolerad tråd med samma tvärsnitt kräver ledning för att uppnå liknande mekaniskt skydd. Kritiska säkerhetsfördelar: brandskydd och förebyggande av elektriska stötar Moderna mantlade ledningar är klassade för flamskydd enligt IEC 60332-1 eller liknande standarder. I ett kontrollerat test, en PVC-mantlad kabel självsläckt inom 60 sekunder efter att brännarlågan tagits bort, medan omantlade termoplasttrådar fortsatte att brinna och droppa flammande partiklar. Den yttre manteln fungerar också som en barriär mot oavsiktlig kontakt. Data från elincidentrapporter visar att bostäder kopplade helt med dubbelisolerade mantlade kablar har 82 % färre stötar som är relaterade till isoleringsfel jämfört med de som använder enkelisolerade ledningar i ledning. Urvalsguide: Matcha mantlade trådtyper till verkliga tillämpningar Att välja fel mantelmaterial eller ledarstorlek leder till för tidigt fel. Nedan finns en praktisk tabell baserad på vanliga installationsmiljöer och belastningskrav. Observera att alla värden antar en omgivningstemperatur på 30°C och kopparledare (det vanligaste materialet för mantlade ledningar). Tabell 1: Rekommenderade mantlade trådtyper efter applikation och miljö Användningsområde Ledarstorlek (mm²) Slida typ Max ström (A) Belysningskretsar (torr inomhus) 1,0 eller 1,5 PVC (70°C) 11 - 16 Uttag (inhemska) 2.5 PVC eller LSZH 20 - 27 Spis / VVS (fast) 6,0 eller 10 PVC eller gummi 32 - 63 Utomhus / fuktiga platser 2,5 eller 4,0 Gummi eller XLPE 25 - 37 För dold installation i värmeisolering gäller nedstämplingsfaktorer. En 2,5 mm² mantlad tråd nedgrävd i över 100 mm isolering kan få sin strömstyrka reducerad med upp till 50 % (t.ex. från 27A till 13,5A). Kontrollera alltid lokala ledningsföreskrifter. Best practice för installation som förlänger livslängden över 30 år En korrekt installerad mantlad tråd i ett torrt, ventilerat utrymme kan lätt hålla 40 till 50 år . Men tre vanliga misstag minskar livslängden dramatiskt: Överböjning: Minsta böjradie bör vara minst 4x kabeldiametern. En mantlad tråd med diametern 10 mm böjd runt en radie på 35 mm orsakar mikrosprickor i manteln, vilket minskar isoleringsmotståndet till under 1 MΩ inom 3 år (startvärde >100 MΩ). Överskridande av temperaturgränser: PVC-mantlad tråd som kontinuerligt drivs vid 80°C (istället för den nominella 70°C) åldras dubbelt så snabbt. Data visar att för varje 10°C över klass, isoleringslivslängd halverar . Felaktig strippning: Att hacka de inre ledarna samtidigt som den yttre manteln tas bort skapar stresspunkter. I en studie av 200 misslyckade kretsar, 37 % av felen uppstod vid dåligt avskalade manteländar . Använd en dedikerad kabelborttagare till rätt djup – vanligtvis 0,5 mm mindre än manteltjockleken. För en standard 1,5 mm tjock PVC-mantel, ett avskalningsdjup på 1,0 mm lämnar en säkerhetsmarginal utan att exponera ledare. Vanliga missuppfattningar om mantlade ledningar (med datakorrigeringar) Missförstånd av mantlade ledningsklassificeringar leder till farliga utbyten. Nedan finns en lista över vanliga fel kontra faktiska fakta baserat på laboratorie- och fältdata. Myt: Alla mantlade ledningar är vattentäta. Fakta: Endast gummi eller specialklassade LSZH-hylsor tål kontinuerlig fukt. Standard PVC-mantlad tråd absorberar 0,5 till 1,5 viktprocent vatten efter 24 timmars nedsänkning , vilket leder till ökad läckström. Myt: Tjockare fodral betyder alltid bättre skydd. Fakta: En 1,8 mm PVC-mantel ger 90 % av den mekaniska slaghållfastheten hos en 2,5 mm-mantel, men den senare minskar flexibiliteten genom att 40 % och ökar installationssvårigheterna i trånga utrymmen. Myt: Mantlade ledningar behöver aldrig kanal. Fakta: På platser som är känsliga för skador eller stötar från gnagare (som garage eller ytterväggar) krävs ytterligare mekaniskt skydd som ledning. Tester visar att standard PVC-mantel penetreras av en 2 mm stålnål med mindre än 50N kraft – väl inom bitkraften hos vanliga gnagare. Steg-för-steg-procedur för att testa om en befintlig mantlad tråd förblir säker Regelbundna tester undviker oväntade fel. Följ denna praktiska checklista med grundläggande elektrisk testutrustning. Anteckna värdena för jämförelse år till år. Visuell inspektion: Kontrollera om det finns sprickor, missfärgning eller svullnad av det yttre höljet. Svullnad indikerar migration av mjukgörare eller överhettning – byt ut omedelbart om svullnaden överstiger 15 % av originaldiametern . Isolationsresistanstest: Använd en 500V DC megger, mät mellan ledare och mellan varje ledare och jord. En frisk mantlad tråd bör visa större än 100 MΩ . Värden nedan 1 MΩ kräver omedelbart utbyte. Kontinuitet för jordkärnan: Mät motståndet från jordledaren i ena änden till den andra. För en 30m längd av 1,5 mm² jord, förvänta dig mindre än 0,4 Ω . Högre värden indikerar lösa anslutningar eller korroderade trådar. Höljets integritetskontroll: Linda in kabeln tätt med självsamlande tejp och sänk ned den tejpade delen i vatten medan du mäter isolationsmotståndet. Alla fall nedan 50 MΩ efter 5 minuter bekräftar höljets mikrosprickor. Utför denna testcykel varje 5 år för bostadsinstallationer och årligen för industriella eller fuktiga miljöer. Att följa detta schema kan förlänga den effektiva säkra livslängden för mantlade ledningar från typiska 25-30 år till långt över 45 år . Slutsats: Mantlade ledningar är fortfarande den mest kostnadseffektiva säkerhetsuppgraderingen för alla elektriska system Data från försäkringsskador och brandutredningar visar konsekvent att fastigheter som är helt anslutna med kompatibla mantlade kablar har 60 % färre elbrand per 1 000 installationer jämfört med de som använder äldre omledningsbara eller omantlade system. Den extra förskottskostnaden (vanligtvis $0,20 till $0,50 per meter mer än enkel enkelisolerad tråd) återvinns inom två år genom lägre installationsarbete och minskade kabelkanaler. För varje nybyggnation eller renovering är specificering av mantlade ledningar med lämpligt mantelmaterial och korrekt ledarstorlek en direkt, mätbar åtgärd mot en säkrare och mer hållbar elektrisk infrastruktur.

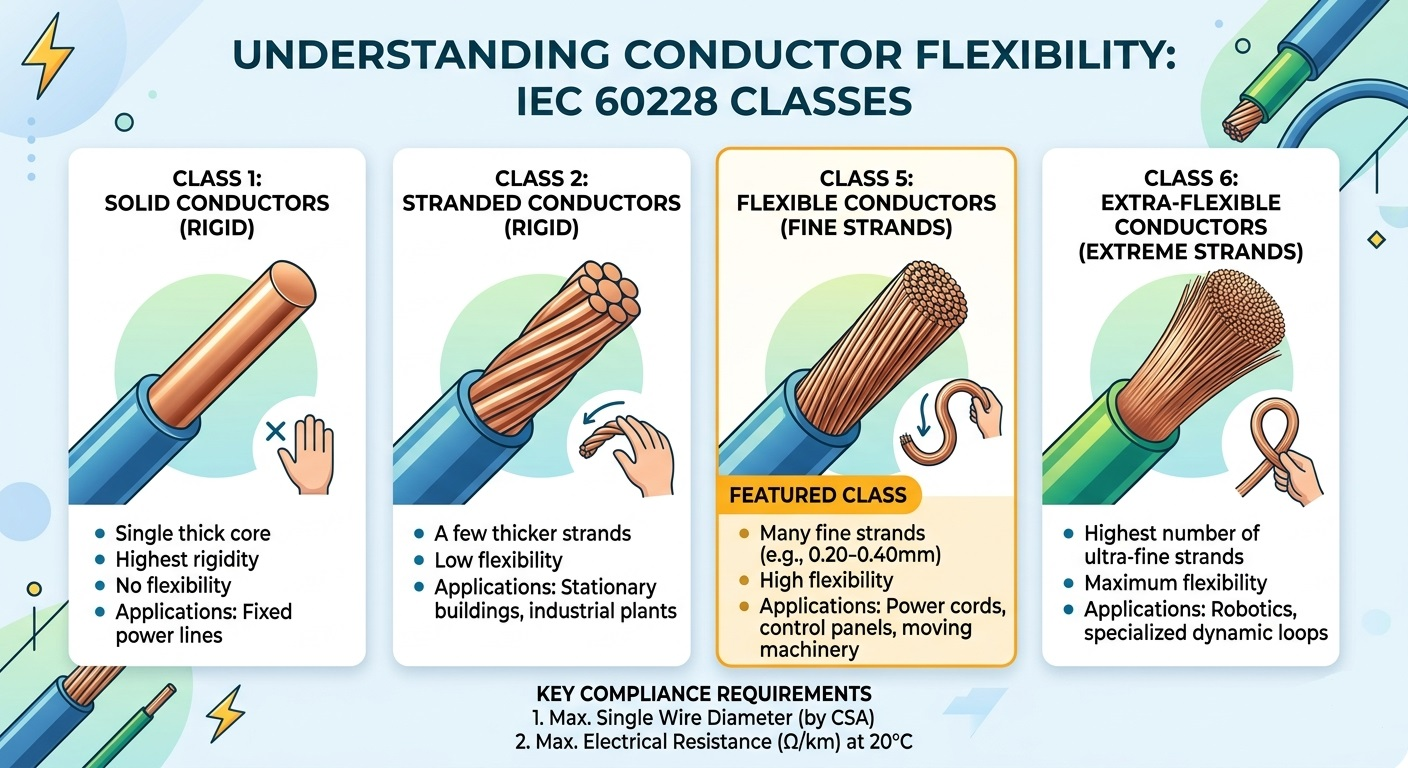

Nyckel takeaway: Klass 5-ledare, definierade av IEC 60228, är fintrådiga flexibla ledare som används i förlängningssladdar, kontrollpaneler och industriella applikationer. Den här guiden täcker de tekniska specifikationerna, jämförelse med klass 2 och hur du väljer rätt ledare för ditt projekt. I en värld av elektroteknik och kabeltillverkning är "flexibilitet" inte bara en fysisk egenskap – det är en strikt definierad teknisk kategori. Om du någonsin har hanterat en styv strömkabel kontra en smidig, lätt att böja styrtråd, har du upplevt skillnaden mellan ledarklasser på egen hand. De flesta av dessa specifikationer styrs av den internationella standarden IEC 60228 . Den här guiden tar en djupdykning i Klass 5 ledare — industristandarden för flexibla tillämpningar — som täcker konstruktionskrav, elektriska gränser och verkliga användningsfall. Förstå IEC 60228 Conductor Klassification Framework IEC 60228 (och dess brittiska motsvarighet BS EN 60228) klassificerar ledare i fyra huvudklasser baserat på konstruktion och flexibilitet. Att förstå var klass 5 sitter i denna hierarki är avgörande för korrekt produktval: Class Typ Beskrivning Klass 1 Solid (styv) Enkel solid tråd; används för fasta, permanenta installationer där ingen rörelse sker. Klass 2 Strandad (styv) Flera tjockare trådar; standard för husledningar och elnät i fasta installationer. Klass 5 Flexibel (fina trådar) Många fina koppartrådar hoptvinnade; designad för frekvent böjning och rörelse. Klass 6 Extra flexibla (finaste trådar) Ännu finare trådar än klass 5; används i mycket dynamiska applikationer som kräver maximal flexibilitet. Vad gör en dirigent till "klass 5"? Tekniska specifikationer En klass 5-ledare består av flera fina koppartrådar som är hoptvinnade för att uppnå flexibilitet. I motsats till vanliga antaganden gör IEC 60228 det inte strikt föreskriva det totala antalet strängar. Istället kräver standarden efterlevnad av två primära mätvärden: 1. Maximal diameter för enskilda trådar För att säkerställa att ledaren förblir genuint flexibel, sätter IEC 60228 en strikt övre gräns för diametern på varje enskild tråd. Tunnare trådar böjs lättare, vilket minskar metalltrötthet under upprepade böjningscykler. Representativa exempel från standarden inkluderar: 75 mm² ledare → maximal individuell tråddiameter: 0,21 mm 5 mm² ledare → maximal individuell tråddiameter: 0,26 mm 10 mm² ledare → maximal individuell tråddiameter: 0,41 mm 35 mm² ledare → maximal individuell tråddiameter: 0,41 mm 2. Maximalt elektriskt motstånd vid 20°C Elektriskt motstånd är det avgörande prestandakriteriet. Den totala resistansen för den färdiga klass 5-ledaren får inte överstiga de värden som anges i IEC 60228-resistanstabellerna, mätt vid 20°C. Denna regel tillåter tillverkarnas designflexibilitet: om en tillverkare använder 0,20 mm ledningar istället för 0,21 mm maximalt, är det acceptabelt - förutsatt att den färdiga ledaren fortfarande uppfyller motståndsgränsen. Denna tvåparametersmetod (tråddiametermotstånd) säkerställer att klass 5-ledare är både fysiskt flexibla och elektriskt effektiva, utan att överspecificera tillverkningsprocessen. Klass 5 kontra klass 2 ledare: kärnskillnader Elektroingenjörer står ofta inför valet mellan klass 2 och klass 5 ledare. Beslutet beror på om kabeln ska vara i en fast installation eller en mobil/flexibel applikation. Här är en direkt jämförelse: Funktion Klass 2 (Stranded, Fixed) Klass 5 (Flexible) Konstruktion Färre, tjockare trådar Många fina trådar Flexibilitet Låg — lämpad för fast ledning Hög — lämpad för rörelse Typiska applikationer Husledningar, elnät Förlängningssladdar, kontrollpaneler Uppsägningsmetod Enkla klackar eller skruvar Hylsor rekommenderas Metallutmattningsmotstånd Låg (ej avsedd för böjning) Hög (designad för upprepad böjning) Kostnad Generellt lägre Något högre på grund av finstrandingsprocessen Viktiga tillämpningar av IEC 60228 klass 5 ledare Eftersom klass 5-ledare kan motstå måttliga vibrationer och upprepade böjningar utan att spricka, är de specificerade inom ett brett spektrum av industrier: Flexibla sladdar och förlängningssladdar: Hushållsapparater, elverktyg och bärbar utrustning där kablar måste rullas upp, lindas upp och flyttas regelbundet. Industriella kontrollpaneler: Tät dragning runt hörn och genom kabelkanaler kräver den böjningsradie som endast kan uppnås med fintrådiga ledare. Kablage för fordon: Kontinuerliga motorvibrationer och temperaturcykler kräver ledare som motstår metallutmattning under fordonets livslängd. Marine & Offshore installationer: Konstant rörelse från vågor, i kombination med trånga utrymmen, gör klass 5 till det föredragna valet för ombord kraftdistribution. Robotik och automation: Ledade robotarmar kräver kablar som böjs tusentals gånger per dag utan att misslyckas — Klass 5 möter denna utmaning för applikationer med måttlig flexibilitet (Klass 6 för högflexibilitet). Varför det är viktigt att specificera IEC 60228 klass 5 för ditt projekt Att välja en kabel som marknadsförs som "flexibel" utan att referera till en erkänd standard som IEC 60228 Klass 5 innebär betydande risker. Överensstämmelse med denna standard ger tre konkreta garantier: Säkerhet: Resistansgränser säkerställer att ledaren inte överhettas under märkström, vilket förhindrar isoleringsförsämring och potentiella brandrisker. Kompatibilitet: Standardiserade maximala tråddiametrar säkerställer att ledaren passar korrekt i standardskor, hylsor och anslutningsplintar utan att behöva modifieras. Lång livslängd: Fintrådning förhindrar metallutmattning vid upprepad böjning, vilket avsevärt förlänger kabelns livslängd jämfört med alternativ som inte uppfyller kraven. När man köper kablar internationellt förenklar IEC 60228-certifieringen också myndighetsgodkännande, eftersom standarden är antagen eller erkänd i EU (BS EN 60228), Australien (AS/NZS 1125) och många andra marknader. Vanliga frågor om klass 5-ledare Är klass 5 detsamma som flexibel kabel? Inte precis. "Flexibel kabel" är en bred kommersiell term. Klass 5 är en specifik IEC 60228-ledarklassificering med mätbara tekniska krav. En kabel kan marknadsföras som flexibel utan att uppfylla klass 5-specifikationer. Kan klass 5-ledare användas utomhus? Klass 5 avser endast ledarkonstruktionen, inte den totala kabelklassificeringen. Huruvida en kabel är lämplig för utomhusbruk beror på isolerings- och mantelmaterial (t.ex. UV-beständig PVC, XLPE). Kontrollera alltid den fullständiga kabelspecifikationen, inte bara ledarklassen. Vad är skillnaden mellan klass 5 och klass 6? Båda är flexibla dirigentklasser. Klass 6 använder ännu finare trådar, vilket resulterar i större flexibilitet och en snävare minsta böjradie. Klass 6 är specificerad för mycket dynamiska applikationer som kontinuerlig böjning i dragkedjor, medan klass 5 täcker scenarier med måttlig flex. Behöver du hjälp med att välja rätt ledare för din applikation? Vårt ingenjörsteam är specialiserat på IEC 60228-kompatibla ledare och kablar för industriella, marina, fordons- och kommersiella tillämpningar. Oavsett om ditt projekt involverar miljöer med hög vibration eller fasta standardinstallationer, tillhandahåller vi detaljerade tekniska specifikationer och konkurrenskraftiga offerter. Kontakta oss idag för att diskutera dina projektkrav.

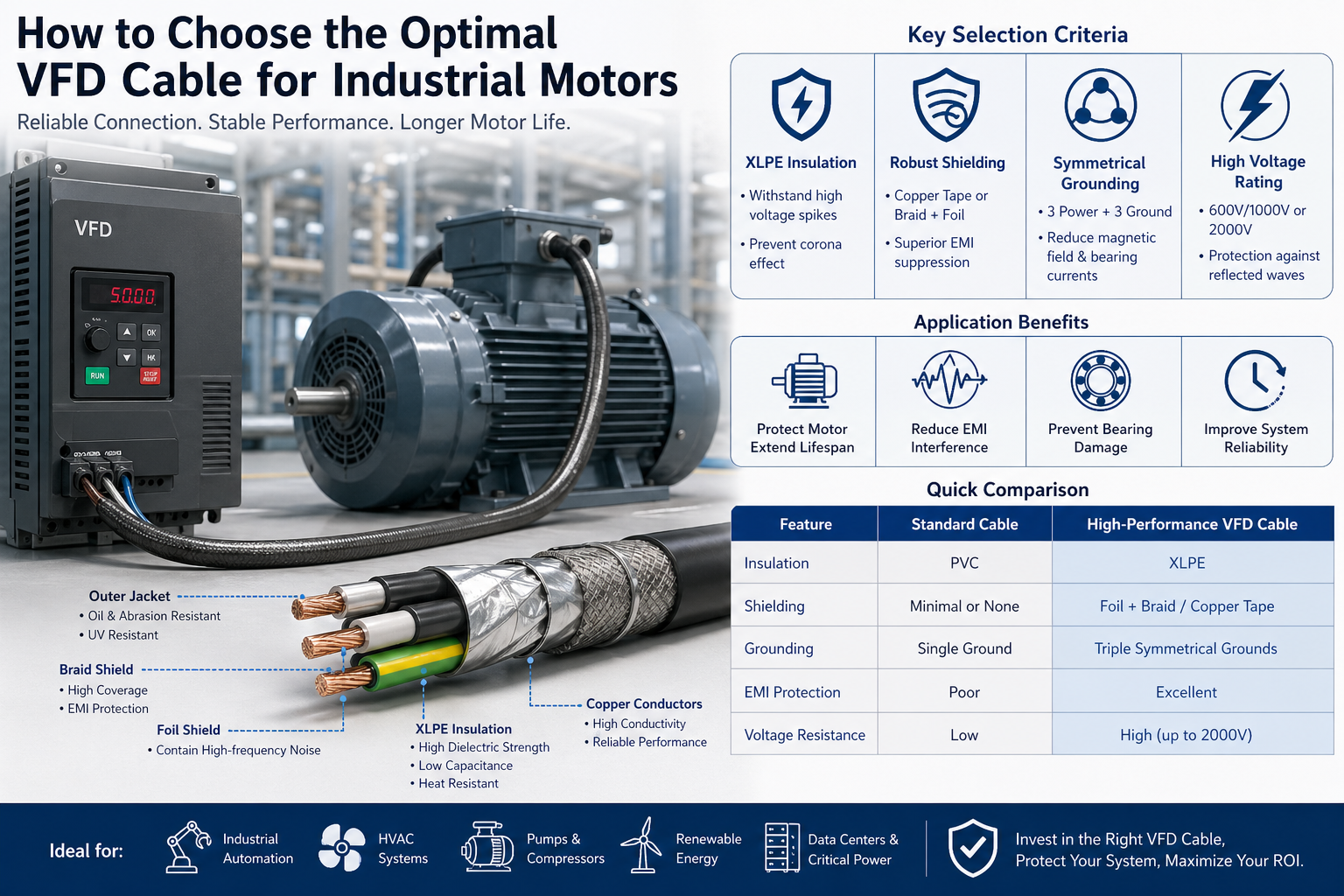

I moderna industrisystem representerar kopplingen mellan en VFD (Variable Frequency Drive) och en elmotor en av de mest elektriskt aggressiva miljöerna. Höga omkopplingsfrekvenser, spänningstoppar och elektromagnetisk störning (EMI) utsätter kablar för extrem påfrestning. Att välja en olämplig kabel är inte bara ett mindre designfel – det kan resultera i: För tidigt motorisoleringsfel Lagerskador orsakade av ströströmmar Ökad elektromagnetisk störning (EMI) Oplanerade driftstopp och underhållskostnader En korrekt konstruerad VFD-kabel är därför avgörande för systemets tillförlitlighet, säkerhet och långsiktiga prestanda. 1. Förstå VFD-operativmiljön Till skillnad från traditionella nätaggregat använder VFD:er Pulse Width Modulation (PWM) för att styra motorhastigheten. Detta skapar en icke-sinusformad vågform med: Hög dv/dt (spänningsförändringshastighet) Reflekterad vågöverspänning (särskilt vid långa kabeldragningar) Common-mode spänning och cirkulerande strömmar Varför standardkablar misslyckas Allmänna kablar som THHN eller vanliga PVC-isolerade ledningar är inte konstruerade för dessa förhållanden. Med tiden kan de uppleva: Försämring av isoleringen på grund av koronaurladdning Överdriven värmeuppbyggnad EMI-läckage som påverkar närliggande instrumentering Resultat: Minskad motorlivslängd och instabil systemprestanda. 2. Kriterier för nyckelval för VFD-kablar A. Isoleringstyp: XLPE för högfrekvensstabilitet Isoleringssystemet är den första försvarslinjen mot elektrisk stress. Rekommenderas: Tvärbunden polyeten (XLPE) Tekniska fördelar: Hög dielektrisk hållfasthet för att motstå spänningsspikar Låg dielektrisk förlust och kapacitans Överlägsen termisk klassificering (vanligtvis 90°C–125°C) Starkt motstånd mot coronaurladdning Jämfört med PVC, förbättrar XLPE avsevärt isoleringens livslängd i högfrekventa miljöer. B. Avancerad skärmning för EMI-kontroll EMI-undertryckning är ett av de mest kritiska kraven i VFD-tillämpningar. Utan ordentlig avskärmning kan elektromagnetiskt brus: Interferera med PLC:er, sensorer och kommunikationssystem Orsaka falska signaler och driftfel Öka efterlevnadsriskerna i reglerade miljöer Rekommenderade skärmningsstrukturer: Koppartejpsköld Utmärkt för att innehålla högfrekvent brus Ger jordningsväg med låg impedans Flätsköld av folie Täckning ≥85 % Kombinerar flexibilitet med hög skärmningseffektivitet Nyckelfunktion: En väldesignad sköld säkerställer det Common-mode-strömmar går tillbaka genom kabeln snarare än att skada motorlager. C. Symmetrisk jordningsdesign Kabelgeometrin påverkar direkt den elektriska prestandan. Best Practice-konfiguration: 3 fasledare 3 symmetriskt placerade jordledare Prestandafördelar: Minskar emission av elektromagnetiska fält Balanserar jordströmfördelningen Minimerar axelspänning och lagerströmmar Denna design är särskilt viktig i medel- och höghästkraftsmotorer . D. Spänningsklassning och reflekterat vågskydd På grund av reflekterade vågfenomen kan spänningstoppar vid motorterminalerna nå 2–3 gånger den nominella spänningen . Rekommenderade betyg: 600V / 1000V för standard industrisystem 2000V för: Långa kabeldragningar Frekvensomriktare med hög switchning Kritiska tillämpningar Ingenjörsinsikt: Högre spänningsklassade isoleringssystem ger en säkerhetsmarginal som avsevärt minskar risken för fel. 3. Kabelstorlek och installationsöverväganden Ampacity och Thermal Management Korrekt ledarstorlek måste beakta: Motor Full Load Amps (FLA) Omgivningstemperatur Installationsmetod (bricka, ledning, utomhus) Kabelgruppering och reduktionsfaktorer Felaktig dimensionering kan leda till överhettning och minskad kabellivslängd. Flexibilitet och mekanisk prestanda I dynamiska miljöer, som: Robotik Automatiserade produktionslinjer Flytta maskiner Använd högflexibla VFD-kablar designad för kontinuerlig rörelse och böjningscykler. Miljömotstånd Industriella miljöer kan vara hårda och oförutsägbara. Rekommenderade jackamaterial: TPE (termoplastisk elastomer): Utmärkt motståndskraft mot olja, nötning och kemikalier Idealisk för industriella och tuffa miljöer Specialiserad PVC: Kostnadseffektivt Lämplig för allmänna industriella applikationer Ytterligare skyddsfaktorer: UV-beständighet (utomhusinstallationer) Skydd mot fukt och vatteninträngning Beständighet mot kylmedel och industrikemikalier 4. Efterlevnad och standarder (kritiskt för globala projekt) När du väljer VFD-kablar för internationella projekt är efterlevnad väsentlig. Vanliga standarder att överväga: UL (Nordamerika) IEC / EN-standarder (Europa) RoHS och REACH (miljööverensstämmelse) Att välja kompatibla kablar säkerställer: Enklare projektgodkännanden Minskade juridiska och operativa risker Kompatibilitet med globala marknader 5. Snabb jämförelse: Standardkabel vs VFD-kabel Funktion Standard kabel Högpresterande VFD-kabel Isolering PVC XLPE Avskärmning Minimal / Ingen Folieflätning / Koppartejp Jordning Singel Symmetrisk Multi-Ground EMI-kontroll Stackars Utmärkt Spänningsmotstånd Låg Hög (upp till 2000V) 6. Applikationsscenarier Högpresterande VFD-kablar används ofta i: Industriella automationssystem VVS-system med frekvensomriktare Pump och kompressorsystem Datacenter och kritiska kraftsystem Förnybara energisystem (vind, sol) Var och en av dessa miljöer kräver stabil kraftöverföring med låg ljudnivå och hög tillförlitlighet . 7. Slutsats: En strategisk investering, inte bara en komponent Att välja rätt VFD-kabel är inte bara ett tekniskt specifikationsbeslut – det är en långsiktig investering i systemets tillförlitlighet. Även om högpresterande VFD-kablar kan ha en högre initial kostnad, levererar de: Minskat underhåll och stillestånd Förlängd livslängd för motor och utrustning Förbättrad elektromagnetisk kompatibilitet (EMC) Lägre total ägandekostnad (TCO) Slutlig insikt: En väl vald VFD-kabel fungerar som en skyddande barriär mellan din frekvensomriktare och motor, vilket säkerställer effektiv, stabil och störningsfri drift under hela systemets livscykel.

Plocka upp en styrkabel och en strömkabel sida vid sida, och de ser nästan identiska ut. Samma ytterjacka, liknande diameter, jämförbar vikt. Men koppla dem felaktigt, och konsekvenserna sträcker sig från misslyckade automatiseringssekvenser till allvarliga elektriska faror. Skillnaden mellan dessa två kabeltyper är inte kosmetisk – den är grundläggande. Vad de egentligen är till för En strömkabel har ett jobb: flytta elektrisk energi från en källa till en last. Oavsett om det gäller att mata en motor, försörja en transformator eller distribuera ström genom en byggnad, är strömkabeln ledningen för rå elektrisk kraft. Den bär hög ström över långa avstånd, och dess design speglar den efterfrågan. En kontrollkabel gör något helt annat. Den bär signaler – kommandon, feedback, mätningar – mellan ett styrsystem och de enheter som det hanterar. Tänk på en PLC som skickar en öppna/stäng-instruktion till en magnetventil, eller en sensor som rapporterar temperaturen tillbaka till en övervakningspanel. Strömmen är minimal; noggrannheten är allt. I praktiken går båda kablarna ofta genom samma ledning eller kabelränna. En strömkabel aktiverar motorn; en kontrollkabel talar om när den ska starta och stoppa. De är komplementära, inte utbytbara. Hur de är byggda på olika sätt Spänningsvärde är den mest omedelbara strukturella skillnaden. Strömkablar är klassade för 0,6/1kV och högre – medelspänningstyper når 10kV, 35kV och mer, styrs av standarder som IEC 60502 för extruderade isoleringskablar. Styrkablar fungerar i ett mycket lägre område: vanligtvis 300/450V till 450/750V, eftersom signalöverföring inte kräver högspänningsinfrastruktur. Ledartvärsnitt och kärnantal berätta resten av historien. Kraftkablar prioriterar strömförande kapacitet, så ledarna är stora – vanligtvis 16 mm², 50 mm², 120 mm² eller större, i koppar eller aluminium. Antalet kärnor förblir lågt: 1 till 5 kärnor per kabel är standard. Styrkablar inverterar denna logik helt. Ledarna är små (0,5 mm² till 10 mm²), men antalet kärnor är högt – allt från 2 kärnor upp till 61 kärnor i en enda kabel – eftersom en komplex styrkrets behöver många oberoende signalvägar buntade effektivt. Isolering och mantel följa samma mönster. Strömkablar kräver tjock, robust mantel för att hantera höga spänningar, mekanisk påfrestning, värme och fukt. Styrkablar använder lättare PVC- eller XLPE-isolering, tillräckligt för lågspänningssignaler. När båda kabeltyperna delar en industriell miljö blir strömkabelns mantel märkbart tyngre. Avskärmning är valfritt på strömkablar men ofta kritiskt på styrkablar. I miljöer med starka elektromagnetiska störningar – nära stora motorer, frekvensomriktare eller omkopplingsutrustning – kommer en oskärmad styrkabel att ta upp brus som förstör signaler. En koppartejp eller flätad skärm runt kontrollkabeln blockerar denna störning och bevarar signalintegriteten. Färgkodning skiljer sig också. Strömkabelns kärnor använder standardfasfärger (brun, svart, grå för faser; blå för neutral; grön/gul för jord) för att stödja säker installation och underhåll. Styrkabelns kärnor är vanligtvis svarta med vita numeriska markeringar, eftersom identifiering av individuell krets är viktigare än faskonvention. Var varje kabel hör hemma Kraftkablar fungerar varhelst elektrisk energi behöver röra sig i skala. Underjordiska distributionsnätverk, luftledningar, matning av industrimaskiner och byggnadskraftsteg är alla beroende av kraftkablar. För anläggningsledningar och distribution, lågspänningskablar för bygg- och industridistribution hantera de allra flesta kommersiella och lätta industriella laster. För nätinfrastruktur, transformatorstationer och nätanslutningar, mellanspänningskablar för nät- och transformatorstationstillämpningar bär kraft vid de spänningar som krävs för effektiv långdistansöverföring. Styrkablar är ryggraden i varje automatiserad process. Monteringslinjer för fordon, DCS-system för kemiska anläggningar, byggnadsledningssystem (HVAC, belysning, passerkontroll), järnvägssignalering och kraftverksskyddsreläkretsar är alla beroende av styrkablar för att överföra signalerna som håller verksamheten synkroniserad och säker. Styrkablar för industriell automation och utrustningsledningar är designade speciellt för att möta precisions- och flexibilitetskraven i dessa miljöer. Snabbreferensjämförelse Viktiga strukturella och funktionella skillnader mellan kraft- och styrkablar Parameter Strömkabel Styrkabel Primär funktion Överför elektrisk energi Överför styrsignaler/data Spänningsvärde 0,6/1kV och högre (upp till 500kV) 300/450V – 450/750V Ledartvärsnitt Stor (16 mm² – 500 mm²) Liten (0,5 mm² – 10 mm²) Antal kärnor 1 – 5 kärnor 2 – 61 kärnor Isoleringstjocklek Tjock (klassad högspänning) Lättare (klassad lågspänning) Avskärmning Krävs sällan Ofta krävs (EMI-miljöer) Kärnfärgkodning Fasfärger (brun / svart / grå) Svart med vit numrering Ledarmaterial Koppar eller aluminium Koppar (standard) Hur man väljer rätt Tre frågor löser de flesta urvalsbeslut. Först: vad bär kabeln? Om den levererar ström för att driva en last – motor, belysningskrets, HVAC-enhet – är det en kraftkabelapplikation. Om den bär ett kommando, en mätning eller en återkopplingssignal, är det en kontrollkabelapplikation. Andra: vilken spänning arbetar systemet med? System som körs över 1kV kräver strömkablar klassificerade i enlighet därmed. Signal- och styrkretsar som körs på 24VDC, 120VAC eller 230VAC faller inom kontrollkabelns territorium. Tredje: vad är den elektromagnetiska miljön? Om kabeln går i närheten av växlingsutrustning med hög effekt, frekvensomriktare eller stora motorer, krävs en skärmad styrkabel för att förhindra signalförsämring. I hårda eller höga temperaturer, flamskyddade och högtemperaturbeständiga trådar ger extra skydd för både kraft- och kontrollapplikationer. Att ersätta en kabeltyp med den andra är aldrig en lösning. Användning av en styrkabel i en krafttillämpning riskerar isoleringsfel och brand. Att dra en strömkabel där en styrkabel tillhör slösar kostnader och utrymme och kan fortfarande orsaka störningar. Rätt kabel, dimensionerad och specificerad korrekt, är det som håller systemen igång säkert och tillförlitligt under hela deras livslängd. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section ul { list-style-type: disc; list-style-position: inside; } .article-section ol { list-style-type: decimal; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

Att välja rätt aluminiumkabel är ett avgörande beslut för ingenjörer, projektledare och inköpsteam som arbetar med överliggande kraftöverföring och distributionssystem. Fel val kan äventyra nätets tillförlitlighet, öka underhållskostnaderna eller skapa säkerhetsrisker på fältet. Den här guiden går igenom de viktigaste tekniska och miljömässiga faktorerna som bör driva varje val av blanka aluminiumkablar. Varför bar aluminiumkabel är ett föredraget val för luftöverföring Kala aluminiumkablar har anförts i över ett sekel för kraftöverföring utomhus, och av goda skäl. Jämfört med koppar leder aluminium elektricitet med ungefär 61 % av kopparns ledningsförmåga mätt mot International Annealed Copper Standard (IACS). Även om detta innebär att en större tvärsnittsarea behövs för att bära samma ström, gör aluminiums andra egenskaper denna avvägning värt besväret i många applikationer. Aluminium väger ungefär en tredjedel så mycket som koppar, vilket dramatiskt minskar den strukturella belastningen på torn och stolpar och minskar installationskostnaderna över långa spann. På kostnadssidan ger aluminiumkabel vanligtvis betydande materialbesparingar jämfört med motsvarande kopparledare - en avgörande fördel i nätinfrastrukturprojekt där hundratals eller tusentals kilometer ledare kan krävas. För en detaljerad jämförelse av båda materialen över konduktivitet, vikt, kostnad och säkerhet, se koppar vs aluminium ledningar . När applikationen är utomhustransmission och budgeteffektivitet spelar roll, kala aluminiumkablar konsekvent leverera starkt värde. Förstå huvudtyperna av blanka aluminiumledare Alla kala aluminiumkablar är inte likadana. Tre primära konfigurationer finns tillgängliga, var och en konstruerad för olika prestandaprioriteringar. AAC (All Aluminium Conductor) är tillverkad helt av elektriska aluminiumtrådar. Den erbjuder god ledningsförmåga och är ekonomisk, vilket gör den väl lämpad för allmänna utomhusapplikationer och kortare spann där hög draghållfasthet inte är det primära problemet. AAAC (All Aluminium Alloy Conductor) är tillverkad av strängar av aluminiumlegering snarare än rent aluminium. Detta ger överlägsen korrosionsbeständighet, vilket gör det till det föredragna alternativet för fuktiga, kustnära eller kemiskt aggressiva miljöer. Legeringskonstruktionen förbättrar också draghållfastheten jämfört med AAC. ACSR (Aluminium Conductor Steel Reinforced) kombinerar ett ytterskikt av aluminium med en stålkärna. Stålkärnan ger hög draghållfasthet medan aluminiumtrådarna bär den elektriska strömmen. Denna konfiguration är standardvalet för installationer med långa spann och högspänningsledningar där mekanisk belastning är krävande. Den kombinerar hög styrka med god konduktivitet - en balans som rena aluminiumledare inte kan uppnå ensamma. Att välja rätt typ beror på din spännlängd, erforderlig mekanisk styrka, lokala miljöförhållanden och budget. För de flesta långdistansledningar med hög spänning är ACSR standardinställningen i branschen. För kustnära eller korrosiva miljöer är AAAC vanligtvis det bättre valet. För mellanspännings- och lågspänningsledning applikationer med kortare intervall, AAC eller AAAC ger ofta rätt balans mellan kostnad och prestanda. Val av strömbärkraft och tvärsnitt Ampacity — en ledares strömbärande kapacitet — är den första siffran som bestäms när du anger en blank aluminiumkabel. Att välja en underdimensionerad ledare skapar farlig värmeuppbyggnad; överdimensionering ökar kostnaderna i onödan. Ampacity beror på flera variabler: ledarens tvärsnittsarea, omgivningstemperatur, solstrålning, vindhastighet och installationskonfigurationen. Vid luftledningskonstruktion tar ingenjörer även hänsyn till den maximalt tillåtna driftstemperaturen för ledaren, vilket påverkar både ledarens livslängd och hängbeteende. För friluftsledare utomhus rekommenderas ett konservativt tillvägagångssätt. En lätt överdimensionering av ledaren i förhållande till den beräknade maximala belastningen ger en säkerhetsmarginal mot toppbehov, extrema omgivningstemperaturer och framtida belastningstillväxt. Tvärsnittsarean bör väljas utifrån den värsta tänkbara kombinationen av belastning och miljöförhållanden som förväntas under kabelns designlivslängd. Verifiera alltid ampacity-värdena mot tillämplig nationell eller internationell standard för den specifika ledaretypen och installationsmetoden som används. Krav på mekanisk styrka och spännvidd I luftledningskonstruktion är elektrisk prestanda ensam inte tillräcklig - ledaren måste också hantera de mekaniska påfrestningarna från långa spännvidder, vindbelastning, isbelastning och termisk expansion och sammandragning under flera år av utomhusbruk. Draghållfastheten hos en bar aluminiumledare avgör hur lång spännvidd som säkert kan spännas mellan stödkonstruktioner. ACSR-ledare är speciellt konstruerade för denna utmaning: stålkärnan bär huvuddelen av den mekaniska belastningen medan aluminiumtrådarna hanterar strömöverföring. För mycket långa spann eller områden som utsätts för höga vind- eller isbelastningar är ACSR vanligtvis det enda lämpliga valet. Sag- och spänningsberäkningar måste utföras för varje spännvidd i linjekonstruktionen. Ledaren måste ha tillräckligt med häng för att hålla sig inom säkra markfrigångsgränser under maximal temperatur (när ledaren expanderar och sjunker som mest), samtidigt som tillräcklig spänning bibehålls vid lägsta temperatur (när sammandragning ökar mekanisk belastning). I områden som är utsatta för vindinducerade vibrationer hjälper antivibrationsdämpare och lämpligt val av ledare att förhindra utmattningsskador vid upphängningspunkter över tiden. Miljöförhållanden och korrosionsbeständighet Installationsmiljön påverkar avsevärt vilken typ av blank aluminiumledare som är lämplig. Aluminium bildar naturligt ett tunt oxidskikt på sin yta, vilket ger ett visst grundlinjeskydd mot ytterligare oxidation. Detta skydd är dock inte enhetligt för alla miljöförhållanden. Rekommendationer för ledartyp efter miljö Miljö Rekommenderad ledaretyp Nyckelorsak Allmänt på landsbygden / inlandet utomhus AAC eller ACSR Kostnadseffektiv; måttlig korrosionsexponering Kustnära / hög luftfuktighet AAAC Överlägsen korrosionsbeständighet från legeringssammansättning Industrizoner (kemisk exponering) AAAC Legering motstår kemiska och salthaltiga atmosfärer Transmission med lång spännvidd/hög last ACSR Stålkärna ger nödvändig mekanisk styrka Transformatorstations interna anslutningar AAC eller AAAC Kortare spännvidder; vikt och kostnadsprioritet I kustnära och industriella miljöer påskyndar kombinationen av fukt och luftburna föroreningar elektrokemisk korrosion. AAAC-ledare, som innehåller en aluminiumlegering snarare än rena aluminiumtrådar, ger en meningsfullt bättre långvarig korrosionsbeständighet under dessa förhållanden och minskar risken för ledarförsämring som så småningom kan äventyra linjesäkerheten. Överensstämmelse med industristandarder Kala aluminiumkablar avsedda för kraftöverföring måste uppfylla erkända internationella eller nationella standarder. Dessa standarder definierar minimikraven för ledarrenhet, strängkonfiguration, mekaniska egenskaper, elektriskt motstånd och testprocedurer. Att specificera och anskaffa ledare som uppfyller dessa standarder är en icke förhandlingsbar baslinje för säker och pålitlig drift av nätet. De mest refererade standarderna inkluderar IEC 61089 (rundtrådsledare för luftledningar), ASTM B230 och B231 (ledare av aluminium och aluminiumlegeringar för överliggande användning) och regionala standarder som GB/T 1179 som används i Kina. För internationell upphandling bör köpare specificera vilken standard som gäller i mållandet och kräva dokumentation av överensstämmelse från tillverkaren. Certifiering av erkända kvalitetsledningssystem – såsom ISO 9001 för produktionskvalitet och ISO 14001 för miljöledning – ger ytterligare förtroende för tillverkningsprocessernas konsekvens. Ansedda tillverkare kommer också att ha produktspecifika certifieringar och kunna tillhandahålla testrapporter som visar överensstämmelse med den relevanta ledarstandarden. Avslutning och anslutningssäkerhet En av de viktigaste – och ofta förbisedda – aspekterna av valet av kablar av aluminium är termineringssystemet. Själva kabeln kan vara korrekt specificerad, men dåliga anslutningar är en ledande orsak till överhettning, ljusbågsbildning och för tidigt fel i installationer av aluminiumledare. Aluminium expanderar och drar ihop sig mer än koppar som svar på temperaturförändringar. Denna termiska cykling kan gradvis lossa anslutningar som inte var ordentligt åtdragna eller som använde inkompatibel hårdvara. Med tiden ökar lösa anslutningar kontaktmotståndet, genererar överskottsvärme och skapar brandrisk. Lösningen är att använda kontakter, klämmor och hårdvara som är specifikt klassade för aluminiumledare, och att tillämpa de korrekta installationsmomentvärdena som specificerats av hårdvarutillverkaren. För bygelanslutningar och skarvar i luftledningar är kopplingar av kompressionstyp i allmänhet att föredra eftersom de ger konsekvent mekanisk kontakt över hela ledartvärsnittet. All anslutningshårdvara bör inspekteras under installationen och kontrolleras igen under schemalagda underhållscykler, särskilt i områden som utsätts för vibrationer eller stora dagliga temperatursvängningar. Modern aluminiumkabelinstallation, när den görs med rätt komponenter och procedurer, kan leverera samma långsiktiga tillförlitlighet som koppar. Nyckeln är att säkerställa att alla delar av installationen – ledare, hårdvara och utförande – är matchade och överensstämmer med koden. Slutsats Att välja rätt blank aluminiumkabel kräver mer än att jämföra priser per meter. Beslutet måste ta hänsyn till ledaretyp (AAC, AAAC eller ACSR), erforderlig strömkapacitet, krav på mekaniskt spännvidd, miljöexponering, tillämpliga standarder och kompatibilitet med termineringssystem. Var och en av dessa faktorer påverkar direkt installationens säkerhet, tillförlitlighet och totala livscykelkostnad. För de flesta överliggande transmissionstillämpningar förblir ACSR det föredragna valet för långa spann och högbelastningslinjer, medan AAAC erbjuder överlägsen korrosionsbeständighet i kustnära eller kemiskt aggressiva miljöer. AAC ger en ekonomisk lösning för kortare spann under godartade förhållanden. I alla fall är överensstämmelse med internationella standarder och korrekt installationspraxis avgörande för att uppnå den prestanda och säkerhet som applikationen kräver. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }
