En felaktig kabel fungerar inte bara dåligt – den misslyckas. Isolering som inte kan hantera driftstemperaturen försämras inom månader; en ledare som är för liten orsakar spänningsfall som skadar ansluten utrustning. Elektriska utrustningskablar är den fysiska ryggraden i varje ström- och signalkrets, och att välja rätt kräver att man förstår vad som skiljer en typ från en annan. Vad är elektriska utrustningskablar? Kablar för elektrisk utrustning är specialbyggda anslutningskomponenter som överför ström och signaler mellan enheter i industriella, kommersiella och bostadsmiljöer. Till skillnad från kraftöverföringskablar designade för fast nätinfrastruktur, är elektriska utrustningskablar optimerade för flexibilitet, exakt signalhantering och kompatibilitet med slutanvändarenheter - från hushållsapparater till automatiserade fabriksmaskiner. De består av tre kärnskikt: en ledare (koppar eller aluminium) för strömflöde, ett isoleringsskikt (PVC, XLPE eller gummi) för att innehålla och skydda den elektriska banan, och en yttre mantel som ger mekaniskt och miljöskydd. Varje lager specificeras för att matcha applikationens spänning, temperatur och fysiska miljö. Huvudtyper och deras tillämpningar De fem primära kategorierna av elektriska utrustningskablar har var och en olika funktioner: Byggtrådar för ledningar för bostäder och kommersiella ändamål — Enledar PVC-isolerade ledningar (t.ex. BV-typ, märkt 70°C) som används i fasta vägg- och ledningsinstallationer. De levererar belysningskretsar, uttag och allmän kraftutrustning. Enkel konstruktion håller kostnaderna nere. Mantlade ledningar för flexibel dragning av flera ledare — Flerkärniga kablar med en yttre PVC-mantel (t.ex. RVV-typ), lämpade för bärbara enheter, säkerhetssystem och lätta utrustningsanslutningar som kräver viss flexibilitet. Styrkablar för industriell automation — Plastisolerade flerkärniga kablar (t.ex. KVV-typ) överför signaler mellan PLC:er, sensorer och ställdon. Typiskt klassad till 450/750V, med ledartemperaturer upp till 70°C och böjradier på 6–12D. Datorkablar för skärmad signalöverföring — PE-isolerade skärmade kablar (t.ex. DJYPVPR, DJYP3VP3) klassade till 300/500V, designade för elektroniska instrument och datainsamlingssystem där elektromagnetiska störningar måste undertryckas. Individuella och övergripande skärmningskonfigurationer är tillgängliga beroende på bulleravvisningskrav. Gummimantlade kablar för mobilt och utomhusbruk — Kablar av YC-typ med isolering av etenpropengummi och mantel av syntetisk elastomer. Designad för upprepad böjning, utomhusexponering och mekanisk påfrestning - byggarbetsplatser, bärbara verktyg och industriell utrustning som rör sig. Ledarmaterial: Koppar vs. Aluminium Ledaren är där strömmen faktiskt flyter, och valet mellan koppar och aluminium avgör konduktivitet, vikt, flexibilitet och kostnad. De flesta kablar för elektrisk utrustning använder kopparledare med hög renhet - prestandaskillnaden är tillräckligt stor för att motivera prispremien i nästan varje utrustningstillämpning. Jämförelse mellan koppar och aluminium för elektriska utrustningskablar Egendom Kopparledare Aluminiumledare Elektrisk ledningsförmåga ~100 % IACS ~61 % IACS Vikt Tyngre ~1/3 lättare Materialkostnad Högre 30–50 % lägre Flexibilitet Utmärkt — lämpad för snäva färdvägar Mindre flexibel, benägen att spricka i kurvor Typisk tillämpning Styrkablar, datorkablar, hushållsapparater Luftledningar, kraftöverföring med lång spann För styr-, signal- och utrustningsledningar – där flexibilitet och tillförlitliga avslutningar är viktiga – är koppar standardvalet. Aluminiumbaserade ledare är mer lämpliga för överliggande och långväga installationer där viktminskning har prioritet framför flexibilitet. Isoleringsmaterial: PVC, XLPE och gummi Isoleringsskiktet sätter kabelns prestandaomslutning. Att specificera fel material för en driftsmiljö är en av de vanligaste orsakerna till för tidigt kabelbrott — inte en fråga om att skära hörn, utan om att använda fel verktyg. PVC (polyvinylklorid) — Driftområde typiskt −15°C till 70°C. Kostnadseffektiv och allmänt tillgänglig, lämplig för de flesta kommersiella och hushållsapplikationer inomhus. Rekommenderas inte för slutna eller offentliga utrymmen eftersom PVC avger giftiga ångor vid förbränning. Används för att bygga kablar, mantlade kablar och allmänna nätsladdar. XLPE (korsbunden polyeten) — Kontinuerlig drifttemperatur upp till 90°C, med kortslutningstolerans till 250°C. Överlägsen dielektrisk styrka och fuktbeständighet gör den till det föredragna valet för industriella tillämpningar med högre krav. Lättare än gummi med bättre långsiktig mekanisk stabilitet. Gummi (etylenpropylen/syntetisk elastomer) — Behåller utmärkt flexibilitet även vid låga temperaturer och klarar upprepade böjningar och mekaniska påfrestningar. Det valda materialet för bärbar utrustning, konstruktionsapplikationer och alla kablar som rör sig under service. Gummimantlade kablar är klassade för dessa förhållanden genom design, inte av approximation. Standarder som faktiskt betyder något Anspråk på efterlevnad är bara så användbara som den standard som refereras till. Tre beteckningar förekommer oftast i kabelspecifikationer för elektrisk utrustning, och var och en täcker något distinkt: IEC 60227 — Täcker PVC-isolerade kablar för märkspänningar upp till 450/750V. Detta är riktmärkestandarden för att bygga ledningar och kablar för lättutrustning på de flesta globala marknader. Produkter som BV-typen tillverkas enligt denna specifikation. IEC 60502-1 för konstruktion och testning av lågspänningsströmkabel — Specificerar konstruktion, dimensioner och testkrav för kablar vid 1kV och 3kV. Det är det internationellt erkända riktmärket för fast distribution och industriella installationer, accepterat på marknader från Europa till Sydostasien. ISO 9001 — Gäller tillverkarens kvalitetsledningssystem, inte själva kabelprodukten. Det bekräftar att tillverkningsprocesser kontrolleras och dokumenteras konsekvent - en meningsfull indikator på produktionstillförlitlighet, men inte en ersättning för testcertifikat på produktnivå. När du utvärderar en leverantör, begär testrapporter som refererar till den specifika IEC-standarden och utgåvan (t.ex. IEC 60227:2007, IEC 60502-1:2021). Ett certifikatnummer utan en spårbar testrapport erbjuder begränsad säkerhet. Märkspänning och ledartvärsnitt ska alltid bekräftas mot ditt systems driftsparametrar — inte enbart från en katalogbeskrivning. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section ul { list-style-type: disc; list-style-position: inside; } .article-section ol { list-style-type: decimal; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

I utvecklingen av globala datacenter mot 100G-, 400G- och 800G-nätverksarkitekturer, bestämmer valet av kablar med fysiskt lager direkt prestocha och totala ägandekostnader (TCO) för datorkluster. Inom multimode-fibersekvensen (MMF) för kortdistansförbindelser är OM4 och OM5 för närvarande de mest spridda och banbrytande lösningarna. Baserad på rigorösa teorier om optisk fysik och internationella standarder ger den här artikeln en strukturerad teknisk referens för medieval. 1. Fysiska kärnmekanismer och bredbandsegenskaper OM4 (laseroptimerad multimodfiber): Dess extremt höga effektiva modala bandbredd är exklusivt optimerad och mandat för en enda våglängd på 850nm (når 4700 MHz·km). Eftersom modal spridning ökar kraftigt när man avviker från 850nm våglängden, måste OM4 starkt förlita sig på Parallell optik mekanism – linjärt öka antalet fiberkanaler – för att uppnå högre datahastigheter. OM5 (Wideband Multimode Fiber, WBMMF): Utan att kompromissa med 850nm-prestanda kräver den dessutom en minsta bandbredd på 2470 MHz·km vid 953nm våglängd. Denna dispersions-tillplattade design är speciellt framtagen för Shortwave Wavelength Division Multiplexing (SWDM) and Bi-Directional (BiDi) överföring, som möjliggör förlustfri överföring av 4 våglängder samtidigt inom en enda fiber, vilket uppnår upp till 75 % fysisk minskning av fiberantalet. 2. Tekniska nyckelspecifikationer och identifikationer Tekniska nyckelindikatorer OM4/ OM4 Fiber OM5/ OM5 Fiber (WBMMF) Internationella standarder TIA-492AAAD TIA-492AAAE, IEC 60793-2-10 Jacka färg (TIA-598-C) Aqua/Erika Violet Limegrön Kärnoptimerad ljuskälla 850nm VCSEL 850nm-953nm VCSEL / SWDM 850nm EMB/ 850nm EMB bandbredd 4700 MHz·km 4700 MHz·km 953nm EMB/ 953nm EMB bandbredd (Odefinierad) 2470 MHz·km 3. Gränser för överföringsavstånd (baserat på nätverksprotokoll) Under olika Ethernet-hastigheter och moduleringstekniker uppvisar överföringsprestanda för båda fibrerna mycket scenariospecifika skillnader. 10G till 100G enkelvågslängd parallell (t.ex. 100GBASE-SR4): De maximala överföringsavstånden för både OM4 och OM5 är identiska, begränsat till 100 meter. Att implementera OM5 i detta vanliga standardscenario ger ingen betydande teknisk vinst. 100G Multi-Wavelength Multiplexing (t.ex. 100G SWDM4 / 100G SRBD): Inför långvågssignaler är OM4 begränsad till 100 meter på grund av bandbreddskollaps, medan OM5 framgångsrikt utökar gränsen till 150 meter beroende på dess bredbandskompensationsmöjligheter. 400G och 800G Era (PAM4-modulering): Under enkelvåglängdsparallellen SR8 protokollet är fysiska gränser kraftigt komprimerade, vilket sänker både OM4- och OM5-avstånden till 50-100 meters intervall. Men under dubbelvåglängdsmultiplexering 400GBASE-SR4.2 protokollet är OM4 begränsad till 100 meter, medan OM5 inte bara skjuter tillbaka det användbara avståndet till 150 meter utan också halverar kabelkärnbehovet till 8 kärnor. 3. TCO och rekommendationer för teknisk implementering l Håll dig till OM4 kostnadseffektivitetszon (standard kort räckvidd) För de flesta konventionella företagsdatacenter och spine-leaf-nätverkstopologier som är strikt under 100 meter, ger antagandet av "lågpris SR4/SR8 transceiver OM4-bandkabel" tillvägagångssättet en betydligt lägre initial CAPEX än OM5 WDM-lösningen, vilket gör den till det optimala TCO-valet. Dessutom stöder OM4:s parallella arkitektur perfekt switch Port Breakout-krav. l Använd OM5 för strategiska genombrott (High-Density & Legacy Upgrades) OM5 erbjuder en exceptionellt hög ROI i två stela scenarier: För det första, kabelfria generationsöverskridande uppgraderingar för äldre nätverk, med användning av duplexfibrer och SWDM4-moduler för att uppnå kapacitetssprång på plats, vilket undviker astronomiska omkabelkostnader. För det andra, högdensitets AI-datorkluster, som minskar stamnätets kabelvolym med 4 till 8 gånger, frigör värdefullt rackutrymme, avblockerar serverluftflödet och drastiskt minskad OPEX. FAQ F：I ToR-nätverk med hög densitet, kan OM5 parat med SWDM-sändtagare uppnå Port Breakout för att ansluta flera oberoende servrar? A: Nej. WDM-teknik multiplexerar flera våglängder till samma fysiska fiber, som inte kan passivt demultiplexas till servrar på olika fysiska platser. Om portavbrott med hög densitet krävs förblir traditionell OM4-parallellfiber den enda hållbara lösningen. F: Varför kräver standarder att färgen på OM5:s ytterjacka ändras till limegrön? S:I serverrum med hög densitet som innehåller tiotusentals patch-kablar, säkerställer den mycket igenkännbara limegröna att driftpersonalen strikt kan skilja den från vattenfärgen på OM3/OM4, vilket avsevärt minskar kabelspårningstiden och risken för affärsavbrott oavsiktlig urkoppling. F: Är OM5 obligatoriskt när du använder 400G eller 800G ultrahöghastighets-Ethernet? A: Inte obligatoriskt. Det beror på transceiverns teknikväg. Under enkanaliga staplade SR8-protokoll krymper både OM4- och OM5-avstånden till 50-100 meter. Endast när man använder dubbelriktade protokoll med flera våglängder som SR4.2 aktiveras OM5:s bredbandsfördel, vilket ger en 50 % extra räckvidd jämfört med OM4.

Moderna smarta hem har utvecklats från enstaka enheter till djupgående ekosystemkoordinering i hela huset. Den underliggande ledningsarkitekturen för belysningssystemet bestämmer stabiliteten, skalbarheten och säkerheten för nätverket. Ledningsfel kan lätt leda till enorma underhållskostnader senare. Den här artikeln ger en genomgripande uppdelning av riktlinjer för ledningar för smart belysning baserad på verklig teknisk logik och internationella elektriska standarder. 1. Kommunikationsprotokoll och topologiarkitektur KNX och fysisk isolering Inom smart belysning av infrastrukturkvalitet använder KNX en dedikerad grön tvinnad parkabel, som helt fysiskt isolerar dataöverföring från 220V-nätet. Dess decentraliserade arkitektur innebär att det inte finns någon enskild central värd; Inget enskilt nodfel kommer att förlama hela nätverket, vilket erbjuder extremt hög tillförlitlighet. DALI Digital Protocol Jämfört med spänningsfallet och flimmerproblem som är vanliga vid 0-10V analog dimning, är DALI-protokollet en äkta tvåvägs digital kommunikation. Enligt IEC 62386-101-standarden får DC-spänningsfallet mellan två valfria enheter på DALI-bussen inte överstiga 2VDC, och det maximala avståndet till strömförsörjningen får inte överstiga 300 meter. 2. Kärnspecifikationer för högspänningskablar Överge helt "ingen neutral" kabeldragning Traditionella omkopplare styr endast den strömförande kabeln. Om en smart switch saknar en neutral ledning måste den förlita sig på en komprometterad "no neutral" standby-strömmekanism, vilket orsakar dödliga, periodiska LED "flimmer" eller "spökljus"-fenomen. Dessutom är "inga neutrala" maximala belastningar vanligtvis begränsade till cirka 800 watt, långt under 2500 watt för standardströmbrytare med neutral ström. I ny- eller renoveringsprojekt måste en oberoende nollledare installeras i alla kopplingsdosor . 60 mm djupa kopplingsdosor Smarta paneler genererar betydande värme vid full belastning och behöver hysa fler kabelanslutningar. Traditionella 50 mm lådor orsakar lätt isoleringsskador under tryck, vilket kan leda till termiska avstängningar eller bränder. Det rekommenderas starkt att strikt använda 60 mm djupa PVC-lådor med stor kapacitet som uppfyller UL 94 V-0 högsta flamskyddscertifiering. Strikt förbjuda delade neutrala Att blanda neutrala ledningar från olika kretsar kan orsaka att den förment säkra nollan bär dödlig backmatad spänning om en brytare av misstag vänds under underhåll, vilket leder till allvarliga elektriska stötar. Dessutom orsakar det allvarlig obalans i strömmen, vilket utlöser frekvent utlösning av distributionsboxens läckageskyddsbrytare, vilket förlamar det smarta systemet. 3.Lågspännings DC-drivrutinsteknik Konstant spänning (CV): Lämplig för flexibla LED-remsor, med en parallell ledningsarkitektur. Fördel: stöder slumpmässig skärning och skarvning på plats; Nackdel: kraftigt begränsat av spänningsfall i nät, vilket gör att den bortre änden av långa remsor blir mörk och gul. Konstant ström (CC): Lämplig för strålkastare med hög effekt, som kräver fysisk seriekoppling. Förhindrar helt och hållet LED-termiska rinnande utbränning och eliminerar effekterna av långväga spänningsfall från en fysisk nivå, vilket säkerställer absolut ljusstyrka konsistens från ände till slut. 4.Kontrollera dödläge och frikopplat läge När en användare trycker på en fysisk smart väggbrytare för att bryta strömmen, förlorar kommunikationschippet som är integrerat inuti takets smarta RGBW-lampa omedelbart ström och tvingas offline. Detta gör att mobilappen eller röstassistenten helt tappar kontrollen och kan till och med få topologin i hela husets trådlösa mesh-nätverk att kollapsa kontinuerligt. Ultimat lösning: Programvaruavkoppling Tvinga aktivera "Fristående läge" i enhetens backend. Det fysiska reläet som styr högspänningen inuti switchen är permanent låst i "stängt" ledningstillstånd, vilket säkerställer att strömförsörjningen aldrig bryts. Fysiska knappåtgärder omvandlas till rena digitala kommandon som skickas till systemhjärnan. Denna "alltid-på"-lösning kräver väl synliga varningsetiketter vid distributionslådan för att förhindra oavsiktlig elektrisk stöt under glödlampsbyte. FAQ F1: Kan lågspänningssignalledningar och högspänningsledningar dela samma ledning? A: Absolut inte. Det alternerande magnetfältet och transienta överspänningar av högspänning orsakar allvarliga elektromagnetiska störningar (EMI), vilket direkt leder till datapaketförlust eller kontrollfel i lågspänningsnätverket. Internationella standarder kräver ett minsta parallellavstånd på 30 cm (12 tum); om korsning är oundviklig måste de korsa vinkelrätt i 90 graders vinkel. F2: Varför flimrar smarta LED-downlights svagt även efter att de stängts av? A: Detta beror vanligtvis på komprometterade "no neutral" smarta omkopplare. I avstängt läge använder de en bypass-krets för att dra en liten ström genom glödlampan för ström. Laddningar ackumuleras i LED-kondensatorn till ledningströskeln, avger ljus och släcks sedan, upprepande för att bilda ett flimrande eller "spökljus"-fenomen. F3: Vilken är den största säkerhetsrisken när man köper gränsöverskridande eller använder billiga relämoduler? A: Att inte erhålla lokala lagstadgade säkerhetscertifieringar (som IEC/CE, UL, CCC) eller misslyckas med att matcha trådmätaren med den nominella strömstyrkan. Om en liten strömmodul är ansluten till en högeffektsbelastning kommer kontakterna snabbt att värmas upp och oxideras, vilket påskyndar den termiska åldrandet och sönderdelningen av isoleringsmaterial, vilket i slutändan orsakar utbrändhet i utrustningen eller till och med bränder.

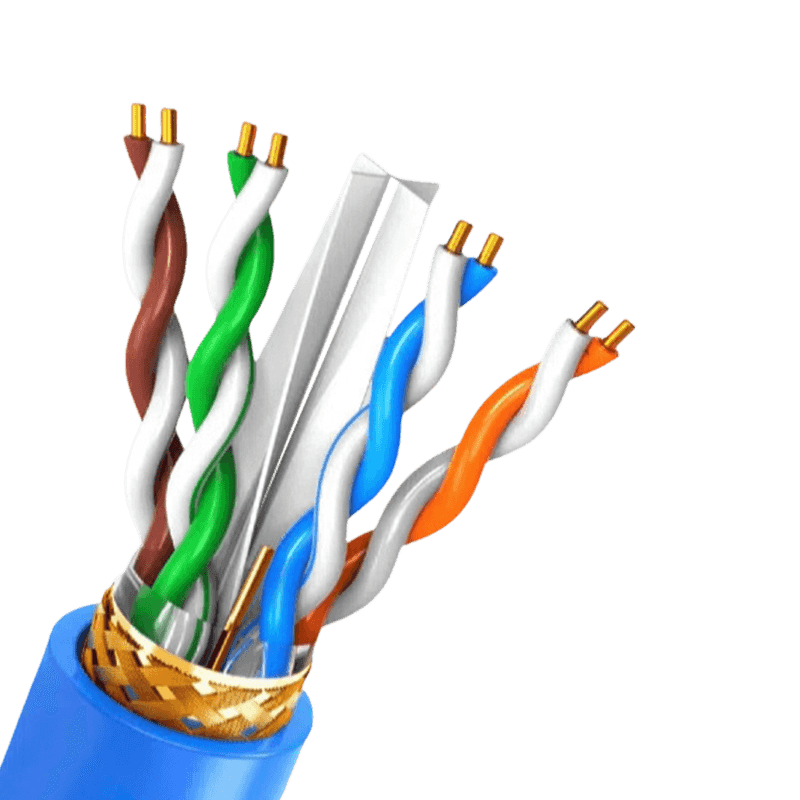

Att välja rätt kommunikationskablar handlar i grunden om att balansera datahastighet, avstånd och miljöstörningar. Den mest kritiska takeawayen är det skärmade tvinnade par (STP) kablar och fiberoptiska kablar erbjuder högsta dataintegritet i elektriskt bullriga miljöer , medan oskärmat twisted pair (UTP) förblir en kostnadseffektiv lösning för vanliga kontorsnätverk. Signalförlust och överhörning är de primära fienderna för tillförlitlig dataöverföring, och korrekt ledareval avgör direkt prestandan. Ledarmaterialets kritiska roll Materialet som används för ledare är utgångspunkten för alla kablars prestanda. Medan koppar är standarden, definierar den specifika typen av koppar ledningsförmåga och fysisk hållbarhet. Bar koppar: Erbjuder högsta ledningsförmåga och flexibilitet. Det är riktmärket för långdistansdataöverföring på grund av dess låga motstånd, vilket minimerar spänningsfall och signalförsämring under längre körningar. Konserverad koppar: Ett praktiskt alternativ där oxidation är ett hot. Tennbeläggningen skyddar kopparkärnan men ökar motståndet något. Detta material specificeras ofta i industriella miljöer eller miljöer med hög luftfuktighet eftersom det förhindrar att ledaren korroderar, vilket kan skapa en felpunkt som försämrar signaler. Kopparklädd aluminium (CCA): Ett budgetalternativ som innebär betydande risker. CCA-ledare har högre DC-resistans, vilket leder till större signaldämpning. De lider också av dålig flexibilitet och är benägna att gå sönder under mekanisk påfrestning. Installationer som använder CCA för högfrekventa data ser ofta oregelbunden prestanda och anslutningsförluster. Avskärmningskonfigurationer för signalintegritet Avskärmning och avskärmning är inte utbytbara termer. Varje konfiguration löser en specifik typ av elektromagnetisk (EMI) och radiofrekvensstörning (RFI). Att välja fel skärm för en miljö full av motorer, generatorer eller lysrörsbelysning kan lamslå ett nätverk. Typ av skärmning Design struktur Primär tillämpning F/UTP (Folie) Enkel övergripande aluminiumfolie Skyddar mot högfrekvent EMI i ledning S/FTP (fläta och folie) Övergripande fläta plus individuell folie per par Maximal säkerhet för datacenter och 10G-hastigheter SF/UTP (fläta och folie) Dubbel övergripande avskärmning med fläta och folie Tuffa industriella miljöer med lågfrekvent EMI Jämförelse av vanliga skärmkonstruktioner och deras optimala användningsfall. För installationer som går parallellt med kraftledningar ger folien den nödvändiga täckningen. Men för flexibilitet och lågfrekvent brusavvisning är en fläta nödvändig. Felaktig jordning vid termineringspunkten gör de flesta sköldar helt ineffektiva, vilket gör skärmen till en antenn snarare än en barriär. Jackans material och brandsäkerhetsbetyg Yttermanteln gör mer än att hålla ihop ledare. Dess sammansättning dikterar var kabeln lagligt och säkert kan installeras enligt brandkoder. Att använda en lågkvalitativ jacka i ett luftbehandlingsutrymme kan producera giftig rök och orsaka snabb flamspridning. Plenum (CMP): Tillverkad av lågrökande PVC eller fluorerade polymerer. Kammarklassade kablar är obligatoriska i förhöjda golv och områden med forcerad luftcirkulation eftersom de motstår förbränning och avger minimalt med giftiga halogener när de utsätts för brand. Riser (CMR): Designad för att förhindra att eld rör sig vertikalt mellan våningarna. Dessa jackor är vanligtvis PVC-baserade och ger en pålitlig brandblockerande funktion i icke-plenumutrymmen. LSZH (Low Smoke Zero Halogen): Krävs i dåligt ventilerade utrymmen som ubåtar, tunnlar och datavalv. När den bränns släpper jackan ut vattenånga istället för frätande saltsyra, vilket skyddar mänskliga lungor och känslig elektronisk utrustning samtidigt. Kategoribetyg och bandbreddskapacitet "Cat"-betyget stämplat på en kopparkabel definierar frekvensbandbredden den kan bära utan att misslyckas med ett överhörningstest. En oöverensstämmelse mellan kabelklassificeringen och nätverkshårdvaran bryter direkt mot kanalstandarderna, vilket orsakar återsändningar som halverar den effektiva genomströmningen. Fysisk konstruktion för höga frekvenser Kablar med högre betyg som Cat6A har ofta en fysisk korsspline som isolerar de fyra tvinnade paren. Denna konstruktion bibehåller vridningens geometri under mekanisk påfrestning. Utan spline eller snäv vridning för utomjordisk överhörning, sker signalkoppling mellan intilliggande kablar i stora kabelrännor, vilket orsakar paketförluster i hastigheter som överstiger 1 Gigabit per sekund. Solida kontra strandade ledare Valet mellan solid och tvinnad koppar dikteras av avstånd och flexibilitet snarare än bara signalkvalitet. Solida ledare har lägre insättningsförlust , vilket gör dem till det enda valet för permanenta länkar som spänner över 90 meter eller mer. Strandade ledare, även om de är mer flexibla, uppvisar en 20 % till 50 % högre dämpning per meter. Detta gör tvinnade patchkablar idealiska för korta utrustningsanslutningar nära racket, men en källa till fel om de används för att koppla en byggnad. Fiberoptisk överföring: Avstånd utan störningar När avståndet överstiger 100 meter, eller data passerar genom zoner med kraftiga radiofrekvensstörningar, blir koppar en skuld. Fiberoptiska kablar löser dessa problem i sig. I ett typiskt industriellt motorkontrollcenter kan kopparkablar fungera som en parasitisk antenn och inducera spänningar som steker slutpunktsmottagare. Glasfibrer sänder däremot fotoner – inte elektroner – vilket gör dem immuna mot jordslingor och spänningsstötar. Multimode kontra Single-mode Den kritiska skillnaden ligger i kärndiametern och ljusutbredningen. Multimode fiber, som använder en 850 nm vertikal hålighet ytemitterande laser, lider av modal dispersion som begränsar effektivt avstånd till cirka 550 meter för 10 Gigabit Ethernet. Single-mode fiber, med en 9-mikrons kärna och 1310nm eller 1550nm lasrar, stödjer avstånd över 40 kilometer. Kostnadsavvägningen har förändrats avsevärt: nya bredbandiga multimodefibrer hanterar korta datacenterlänkar effektivt, men enkellägesglas är nu att föredra för campusryggraden till framtidssäker bandbreddstillväxt utan att ersätta den fysiska anläggningen. Installationsmetoder som påverkar prestandan Specifikationer för kabelprestanda är endast giltiga om installationstekniker bevarar ledarnas fysiska geometri. En kabel som dras med överdriven kraft kommer att sträcka kopparparen, förändra impedansen och skapa returförlust. Böjningar och snäva böjar, särskilt i oskärmade tvinnade par, ändrar avståndet mellan ledarna och vridningshastigheten, vilket direkt ökar överhörningen vid punkten för deformationen. Lika viktigt är kabelbanan. Att korsa fluorescerande ljusförkopplingsdon på nära parallella avstånd inducerar spänningsbrus på paren. I högspänningsmiljöer förhindrar induktiv koppling att hålla kommunikationskablar minst 12 tum bort från strömkretsar. För fiber är det primära installationsproblemet att överskrida den minsta böjradien. En skarp 90-graders kink i en glasfiber skapar en mikrospricka eller ett tillstånd där ljus släpps ut från kärnans beklädnadsgränssnitt, vilket genererar icke-återställbar förlust som gör länken osynlig för testutrustning.

Översikt Driven av den exponentiella tillväxten av digital infrastruktur involverar valet av kabelmaterial nu strikt miljötoxikologi och Total Cost of Ownership (TCO). Övergången från polyvinylklorid (PVC) till Low Smoke Zero Halogen (LSZH) är en oåterkallelig teknisk trend. 1. Mikrokemiska och tillverkningsdata Polyvinylklorid (PVC): Polymeren innehåller cirka 56 % klor, beroende på kemisk infångning av fria radikaler för flambeständighet. Extrudering sker vid högeffektiva 70°C till 90°C, men formler måste använda tungmetaller och mjukgörare för flexibilitet. Low Smoke Zero Halogen (LSZH): Använder halogenfria polyolefiner (XLPE, PP, EVA) med 50 % till 70 % mineraliska flamskyddsmedel som ATH. Eftersom ATH sönderdelas vid ~200°C, kräver tillverkning strikt temperaturkontroll och låghastighetsextrudering med högt vridmoment. 2. Brandbeteende och sekundär korrosion PVC-risken: Under termisk stress frigör PVC upp till 28 % giftig HCl-gas. Denna gas blandas med fukt för att bilda saltsyraaerosoler, vilket orsakar katastrofal "sekundär korrosion" på känsliga servermoderkort. Den genererar tät svart rök (>400 % densitet) och riskerar att syntetisera mycket giftiga dioxiner (POP) vid lågtemperaturglödning (80°C-230°C). LSZH-fördelen: LSZH kontrollerar HCl-utsläpp strikt under 0,5 % och förlitar sig på endotermiska fysikaliska reaktioner för att frigöra vattenånga. Detta minskar rökdensiteten med över 80 %, eliminerar helt syrakorrosion och ger ingen risk för dioxingenerering. 3. LCA Paradox & Carbon Footprint Carbon Footprint Paradox: Traditionell PVC har ett koldioxidavtryck från vagga till grav på ~7,83 kg CO2-eq/kg. Överraskande nog kan traditionell fossilbaserad LSZH överskrida detta på grund av den massiva energi som krävs för att bryta 70 % mineralfyllmedel och komplex extrudering. Den biobaserade lösningen: Nästa generations LSZH eliminerar denna paradox. Genom att använda 100 % förnybar ricinolja (PA11) och grön energi, komprimeras fotavtrycket drastiskt till 1,3 kg CO2-eq/kg, vilket uppnår verkliga Net-Zero-mål. 4. Regelverk & TCO Ekonomi Efterlevnadsdeadlines: RoHS 3 begränsar strikt bly ( TCO-analys: LSZH-kablar har en enhetskostnadspremie på 15 % till 30 %. Kablar utgör dock FAQ F1: Varför är LSZH mekaniskt svårare att återvinna än PVC? A : LSZH:s 70 % mineralfyllnadsförhållande förstör polymersmältningsflyten. Dessutom använder high-end LSZH ofta elektronstråle- eller silan-tvärbindning, vilket gör det till ett härdplastmaterial med ett 3D-nätverk som inte bara kan smältas om. F2: Finns det nya märkningslagar för återvunnen PVC? A : Ja. Senast i maj 2026 föreskriver EU-direktiv att återvunnen styv PVC som innehåller ≥0,1 % bly måste ha mycket synliga varningsetiketter, och dess slutanvändning kommer att vara kraftigt begränsad.
