Mantlade ledningar Leverantörer
Hem / Kabel serien / Kablar för elektrisk utrustning / Mantlade ledningar

Mantlade ledningar Tillverkare

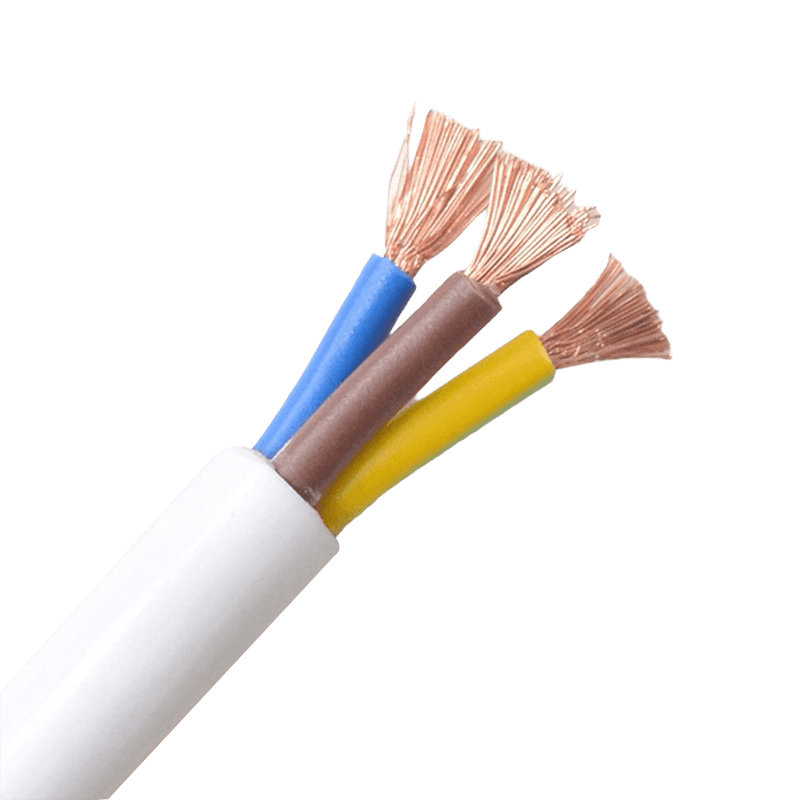

PVC-mantlad flexibel kabel

Strukturella parametrar

Konduktör Cu / TC / Bare Cu / Flexibel strandad Cu / Al / CCA
Isolering PVC / XLPE / PE / LSZH / EPR / PTFE / Silikon
Filler PP fyllnadsrep / LSZH fyllmedel / bomullsgarn / glasfiber
Slida PVC / LSZH / PE / FR-PVC / PUR / CPE / CSPE
Max ledaretemp. 70–250°C (PVC: 70–90°C; XLPE/EPR: 90–105°C; Silikon/PTFE: upp till 200–250°C)
Böjningsradie 6–12D
Kärnkonfiguration 1–5 kärnor (flerkärniga upp till 61C tillgängliga)
Tvärsnittsområde 0,5–400 mm² (AWG 20 – 1000 kcmil)
Konduktör Flexibility Klass 1/2/5/6

Karakteristisk:

1. Dubbelskiktsskydd, integrerad isoleringsmantel;

2. Starkt motstånd mot mekanisk skada;

3. Anti-aging, lång livslängd;

4. Estetiskt tilltalande ledningar, platsbesparande.

Applikation:

1. Lätta bärbara elverktyg, tillfälliga strömförsörjningar för produktionslinjer, anslutningskablar för styrskåp och utrustning för logistiktransport i industriella miljöer;

2. Nätsladdar, förlängningssladdar och anslutningskablar för kontorsutrustning i hushålls- och kommersiella miljöer;

3. Exponerade ledningar i inomhusutrymmen (vardagsrum, sovrum);

4. Extern ledning för hushållsapparater;

5. Strömförsörjning för liten mekanisk utrustning;

6. Fasta ledningar på tillfälliga strömförsörjningsplatser;

7. Andra icke-extrema inomhus- och utomhusmiljöer som kräver oljebeständighet och fuktbeständighet.

Beskrivning:

Denna serie av 450/750V klassade PVC-mantlade flexibla kablar är designade för elektrisk utrustning som kräver frekventa rörelser och böjningar. Samtidigt som den strikt följer säkerhets- och prestandastandarder, har den också utmärkt flexibilitet, miljöbeständighet och en bekväm installationsupplevelse, vilket gör den till ett pålitligt anslutningsval för industriella verktyg, automatiserad utrustning och olika scenarier för mobil strömförsörjning.

Med en dubbelskikts skyddsstruktur av isolering och mantel, är den lämplig för kablar inomhus. Den ger ett bra mekaniskt skydd, kan exponeras direkt och är enkel och estetiskt tilltalande att installera, vilket gör den allmänt användbar i civila och små industriella miljöer.

1. Märkspänning: Märkspänningen för denna produkt vid strömfrekvensen är Uo/U: 450/750V eller 0,6/1kV.

2. Långtidsdriftstemperatur: Den maximalt tillåtna långtidsdriftstemperaturen för kabelledaren är 70 ℃. PVC-isoleringsskiktet säkerställer stabil drift vid denna temperatur och uppfyller de vanligaste applikationerna.

3. Kortslutningstemperatur: Under extrema kortslutningsförhållanden som inte varar mer än 5 sekunder kan ledaren motstå temperaturer upp till 160°C, vilket ger ett kritiskt skydd för systemsäkerheten.

4. Installation omgivningstemperatur: Omgivningstemperaturen under installationen bör inte vara lägre än 0°C. Om installationen utförs i en miljö under denna temperatur, rekommenderas förvärmning av kabeln för att säkerställa materialprestanda.

5. Ledarstruktur: Genom att använda flertrådiga fintrådiga syrefria koppartrådsledare är kabeln flexibel och lätt att installera.

6. Mantelegenskaper: Polyvinylklorid-manteln (PVC) ger inte bara extra isolering utan har också utmärkt motståndskraft mot nötning, olja, fukt och allmän kemisk korrosion, vilket säkerställer hållbarhet i komplexa miljöer.

7. Följ följande minimikrav för böjradie under installationen:
Oarmerade kablar: Böjradien bör vara minst 6 gånger kabelns ytterdiameter.

Pansar- eller koppartejpskärmade kablar: Böjradien bör vara minst 12 gånger kabelns ytterdiameter.

Skärmade flexibla kablar: Böjradien bör inte vara mindre än 6 gånger kabelns ytterdiameter. Denna design gör kabeldragningen i trånga utrymmen mer flexibel och underlättar avsevärt installation och anslutning av utrustning på plats.

Mantlade ledningar

Konduktör Cu / TC / Bare Cu / Flexibel strandad Cu / Al / CCA
Isolering PVC / XLPE / PE / LSZH / EPR / PTFE / Silikon
Filler PP fyllnadsrep / LSZH fyllmedel / bomullsgarn / glasfiber
Slida PVC / LSZH / PE / FR-PVC / PUR / CPE / CSPE
Max ledaretemp. 70–250°C (PVC: 70–90°C; XLPE/EPR: 90–105°C; Silikon/PTFE: upp till 200–250°C)
Böjningsradie 6–12D
Kärnkonfiguration 1–5 kärnor (flerkärniga upp till 61C tillgängligt)
Tvärsnittsområde 0,5–400 mm² (AWG 20 – 1000 kcmil)
Konduktör Flexibility Klass 1/2/5/6
Få offerter

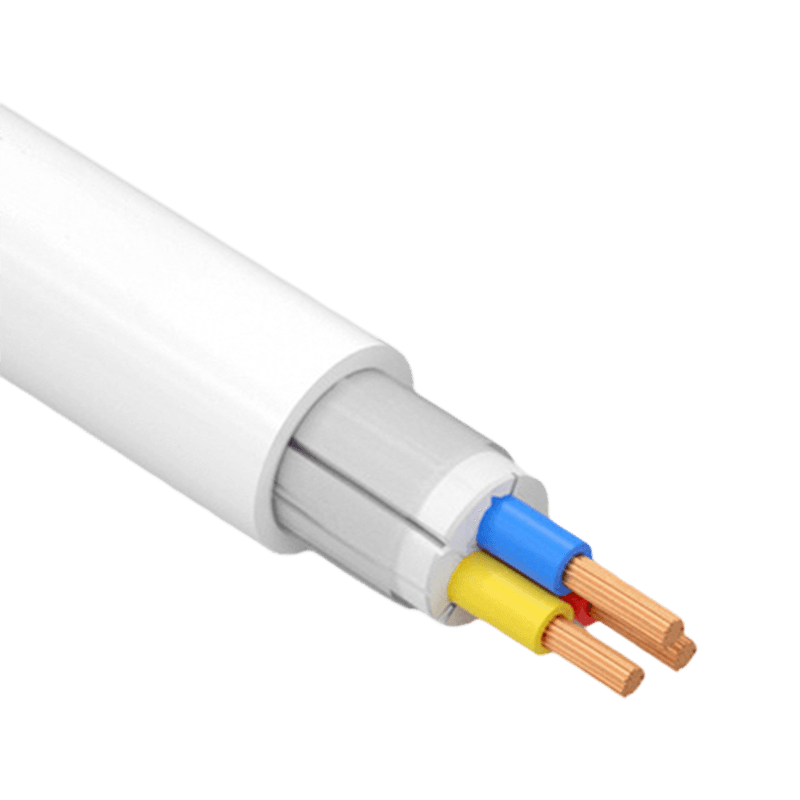

RVV

PVC-mantlad kabel

Konduktör Koppar
Isolering PVC
Fyllning Polypropenfyllt rep
Slida PVC
Ledarens högsta temperatur 70
Böjradie 6-12D
Få offerter
  • Zhejiang Huapu Cable Co., Ltd.
  • Zhejiang Huapu Cable Co., Ltd.
  • Zhejiang Huapu Cable Co., Ltd.
  • Zhejiang Huapu Cable Co., Ltd.
  • Zhejiang Huapu Cable Co., Ltd.

Om oss

Zhejiang Huapu Cable Co., Ltd.

Zhejiang Huapu Cable Co., Ltd. är en professionell tillverkare av ledningar och kablar som integrerar produktion, försäljning, forskning och utveckling samt service. Företaget specialiserar sig på produktion och utveckling av ett brett sortiment av produkter, inklusive tvärbunden polyeten- och PVC-isolerade kraftkablar, styrkablar, luftledningskablar, aluminiumlindade ledningar, stålkärnade aluminiumlindade ledningar, byggledningar, allmänna gummiklädda flexibla kablar, strömkontaktsladdar, radiofrekvenskablar, kommunikationskablar, datorkablar samt specialprodukter för elektrisk utrustning såsom låg rök halogenfria, flamskyddade, brandbeständiga och brandsäkra kablar.

Som Mantlade ledningar Tillverkare och Mantlade ledningar Leverantörer i Kina, utrustad med avancerad teknik, robust teknisk expertis, omfattande testkapacitet och välutrustade laboratoriefaciliteter, driver företaget moderna produktionslinjer och använder toppmodern inspektions- och testutrustning. Det har erhållit certifieringar inklusive erkännande som nationellt högteknologiskt företag, ISO 9001 kvalitetsledningssystem, ISO 14001 miljöledningssystem, OHSAS 18001 ledningssystem för hälsa och säkerhet, "Zhejiang Manufacturing"-standarder och Kinas obligatoriska produktcertifiering (CCC). Företaget innehar också en nationell licens för industriell produktproduktion.

Som Mantlade ledningar Fabrik och PVC-mantlad flexibel kabel Leverantörer, har företaget etablerat ett omfattande ledningssystem och tror fast på att överlägsen kvalitet är nyckeln till kundnöjdhet och marknadsframgång, vilket hjälper till att bygga en högklassig varumärkesimage. Baserat på kundernas behov strävar företaget kontinuerligt efter innovation för att maximera fördelarna för sina kunder.

Med vägledning av principerna om noggrannhet, effektivitet, integritet, pragmatism, ödmjukhet och enighet, strävar företaget efter att bli en global förespråkare för gröna och miljövänliga produkter. Samtidigt som det tillhandahåller förstklassiga lednings- och kabelprodukter, leverans Anpassad PVC-mantlad flexibel kabel, är det engagerat i att samarbeta med partners från alla sektorer genom vetenskaplig ledning, standardiserad produktion, premiumkvalitet, tillfredsställande service och ett enastående rykte för att uppnå ömsesidig framgång.

  • Zhejiang Huapu Cable Co., Ltd.

    0 01

    Företaget registrerat

  • Zhejiang Huapu Cable Co., Ltd.

    0tunnland 02

    Fabriksyta

  • Zhejiang Huapu Cable Co., Ltd.

    003

    Anställda

  • Zhejiang Huapu Cable Co., Ltd.

    0%04

    Anställda med mer än 3 års arbetslivserfarenhet utgör

HÖG STANDARD HEDER

Miljöcertifiering och standarder

Visa mer
Nyheter & Blogg
  • AD7 vs AD8 solkablar: Vad är skillnaden och vilken ska du välja? AD7 vs AD8 solkablar: Vad är skillnaden och vilken ska du välja?
    21 Jul 26- Introduktion När den globala solcellsindustrin (PV) fortsätter att expochera, spelar solkabelns prestanda en avgörande roll för att säkerställa säkerheten, tillförlitligheten och långsiktiga prestanda hos solenergisystem. Moderna PV-kablar förväntas fungera i mer än 25 år medan de kontinuerligt ex...
  • Högspänningskablar: Design, urval och applikationsguide Högspänningskablar: Design, urval och applikationsguide
    17 Jul 26- Vad definierar a Högspänningsströmkabel ? En enda högspänningskabelsträcka kan bära över 1 000 MW el – tillräckligt för att driva en medelstor stad. I teknisk klassificering arbetar högspänningskablar vid märkspänningar över 33 kV (IEC 60183) eller 69 kV (IEEE). Dessa kablar ansluter produktionsa...
  • Plastisolerade flerkärniga kontrollkablar: Industriellt urval Plastisolerade flerkärniga kontrollkablar: Industriellt urval
    10 Jul 26- Grunden för pålitlig signalöverföring I moderna automatiserade anläggningar är en pålitlig styrkabel inte en handelsvara utan en kritisk komponent som säkerställer integriteten hos varje signal mellan styrenheter, sensorer och ställdon. Plastisolerad flerkärnig styrkablar har etablerat sig som ry...
Branschkunskap

Hur man matchar en mantlad tråd till dina belastningskrav

Att välja rätt mantlad tråd börjar med att förstå din faktiska belastning – inte bara vadtalet på namnskylten. Ett vanligt misstag är att välja ledartvärsnitt baserat på enbart märkström, utan att ta hänsyn till omgivningstemperatur, buntnedsättning och arbetscykel. Så här samverkar nyckelfaktellererna:

Tvärsnitt (mm²) Typisk maxström (A) Vanliga applikationer Obs
0.75 6–10 Styrsignalledningar, lampsladdar Inte för bärbara högcykelverktyg
1.5 13–16 Hushållsapparater, kontellersutrustning Den vanligaste storleken för allmänna ändamål
2.5 20–25 Elverktyg, transportutrustning Överväg reducering i buntade körningar
4.0 30–32 Små maskiner, tillfälliga fasta ledningar Kontrollera spänningsfallet vid långa körningar
Ungefärliga ampasitetsvärden för enkärnade PVC-isolerade ledare vid 30°C omgivning. Använd alltid korrektionsfaktorer enligt IEC 60364 eller GB 50054 för faktiska installationsförhållanden.

När kablar buntas ihop eller dras genom ledning, ampaciteten kan sjunka med 20–40 % beroende på antalet ledare. För ledningar för styrskåpsledningar för produktionslinje – ett område där Zhejiang Huapu Cable Co., Ltd. har lagt ner betydande utvecklingsansträngningar – är denna buntnedsättning en av de oftast förbisedda faktorerna vid underdimensionerade kabelfel.

PVC vs. tvärbunden polyeten (XLPE) hölje: vad skillnaden betyder i praktiken

Både PVC och XLPE är standardisolerings- och mantelmaterial för mantlade ledningar, men deras prestandaprofiler skiljer sig betydligt under påfrestningar. Att förstå detta hjälper till att undvika underspecificering i krävande miljöer.

Temperaturprestanda

Standard PVC-mantlade ledningar är vanligtvis klassade till 70°C ledartemperatur , medan XLPE-isolerade kablar klarar upp till 90°C kontinuerligt och 250°C kortslutningstoppar. I miljötunga miljöer som maskinkapslingar eller nära värmekällor översätts detta direkt till en högre användbar ampacitet - vilket innebär att XLPE kan bära mer ström genom samma ledartvärsnitt.

Flexibilitet och åldrande

PVC blir skört med tiden, särskilt i lågtemperaturmiljöer eller med upprepad böjning - ett verkligt problem för bärbara elverktyg och logistiktransportutrustning där kablar är i konstant rörelse. XLPE bibehåller sina mekaniska egenskaper bättre under en längre livslängd, även om den vanligtvis är styvare och svårare att dra i trånga utrymmen.

Olje- och fuktbeständighet

  • Standard PVC-erbjudanden måttlig oljebeständighet — Lämplig för lätt industriell exponering men inte långvarig nedsänkning i skäroljor eller hydraulvätskor.
  • Oljebeständiga PVC-blandningar (t.ex. PVC/NBR-blandningar) är speciellt framtagna för miljöer som produktionslinjegolv där vätskekontakt är rutin.
  • Båda materialen ger bra fuktbeständighet för icke-extrem användning inomhus och utomhus; ingen av dem bör behandlas som en ersättning för vattentät klassad kabel i nedsänkningsscenarier.

Läsa kabelmärkningar: Vad koden på en mantlad tråd faktiskt säger dig

Kabelmärkningar enligt GB- och IEC-standarder innehåller strukturerad information som är lätt att avkoda när du väl känner till mönstret. För köpare som köper mantlade ledningar för specifika applikationer är detta mer användbart än att bara förlita sig på produktbeskrivningar.

Ta en vanlig GB-beteckning som RVV 3×1,5 som ett exempel:

  • R — Flexibel ledare (trådig, inte solid)
  • V — PVC-isolering
  • V — Ytterhölje av PVC
  • 3×1,5 — 3 ledare, vardera 1,5 mm² i tvärsnitt

Ett prefix som YZ or YC indikerar en gummimantlad flexibel kabel - YZ för medium-duty och YC för heavy-duty - som vanligtvis används där större mekanisk seghet behövs. Beteckningarna H05VV-F och H07RN-F under IEC följer en liknande logik, kodningsspänningsklass, isolationstyp och konstruktion i sekvens.

En detalj som är värd att kontrollera: spänningsklassen tryckt på höljet (t.ex. 300/500V or 450/750V ) hänvisar till klassificeringen ledare-till-ledare respektive ledare-till-jord – inte den maximala systemspänningen som kabeln kan installeras i utan ytterligare försiktighetsåtgärder.

Installationsrutiner som påverkar livslängden på mantlad tråd

Till och med väl specificerat mantlad tråds misslyckas i förtid när installationsdetaljer ignoreras. Dessa är de faktorer som oftast är ansvariga för tidig försämring i verkliga implementeringar:

Minsta böjradie

Att upprepade gånger böja en kabel hårdare än dess minsta böjradie tröttar ut ledartrådarna och spricker isoleringen från insidan och ut - osynlig tills den går sönder. För flexibla mantlade kablar är den minsta böjningsradien vanligtvis 6× kabelns yttre diameter för fasta installationer och upp till 10× för kablar i kontinuerlig rörelse (t.ex. dragkedjor på transportutrustning).

Dragavlastning vid termineringspunkter

Mekanisk påfrestning vid anslutningspunkter - pluggar, glands eller kopplingsdosor - är en ledande orsak till tidiga fel i bärbara elverktygssladdar och förlängningssladdar. Korrekta dragavlastande klämmor överför dragkrafter till manteln snarare än ledaravslutningarna, vilket är anledningen till att kablar utformade för hushålls- och kommersiella nätsladdstillämpningar inkluderar förstärkta ingångszoner.

Exponerade inomhusledningar: Yta vs. ledning

  • För exponerade ledningar i vardagsrum och sovrum bör ytmonterade kabelklämmor dimensioneras till kabelns OD - överdragna klämmor trycker ihop manteln och kan deformera isoleringen med tiden.
  • Där kablar passerar genom väggar eller golv skyddar bussningshylsorna mot nötning vid ingångspunkten - en vanlig felplats som är lätt att förhindra.
  • Vid tillfälliga strömförsörjningsplatser, undvik att linda ihop överflödig kabel tätt under belastning – strömförande spolar genererar värme som ackumuleras, vilket effektivt höjer den lokala omgivningstemperaturen och minskar säker ampacitet. Dra ut kablarna helt före användning vid drift nära märkström.
