Hur spänningsklass påverkar kabelval i styrsystem

450/750V-klassificeringen på plastisolerad styrkabel s är inte bara ett maximalt tröskelvärde – det definierar kabelns isoleringsklass och bestämmer kompatibilitet med skyddsanordningar, kopplingsplintar och kapslingar. Felaktiga spänningsvärden är en av de vanligaste orsakerna till tidig isoleringsförsämring i kontrollpaneler.

I praktiken fungerar styrkretsar sällan nära deras märkspänningstak. Betyget styr istället dielektrisk styrka och krypavstånd som krävs av isoleringsmaterialet. För lågspänningskontrollsystem ger 450/750V-klassade kablar en meningsfull säkerhetsmarginal, särskilt i miljöer med transienta spikar eller jordfel.

Nyckelfaktorer för att anpassa sig till spänningsklass:

• Anslutningsplintens märkspänning måste vara lika med eller större än kabelns isoleringsklassificering
• Kabelförskruvningar och kabelrörskopplingar bör klassificeras för samma installationskategori
• Att bunta kablar av olika spänningsklasser tillsammans kräver isoleringen av den högst klassade kabeln för att appliceras över bunten
• IEC 60227 och GB/T 9330 tillhandahåller den formella referensramen för denna kabelfamilj

Zhejiang Huapu Cable Co., Ltd. tillverkar dessa kablar i strikt överensstämmelse med både IEC- och GB-standarder, vilket ger upphandlingsteam den dokumentation som krävs för revisioner och systemcertifieringar.

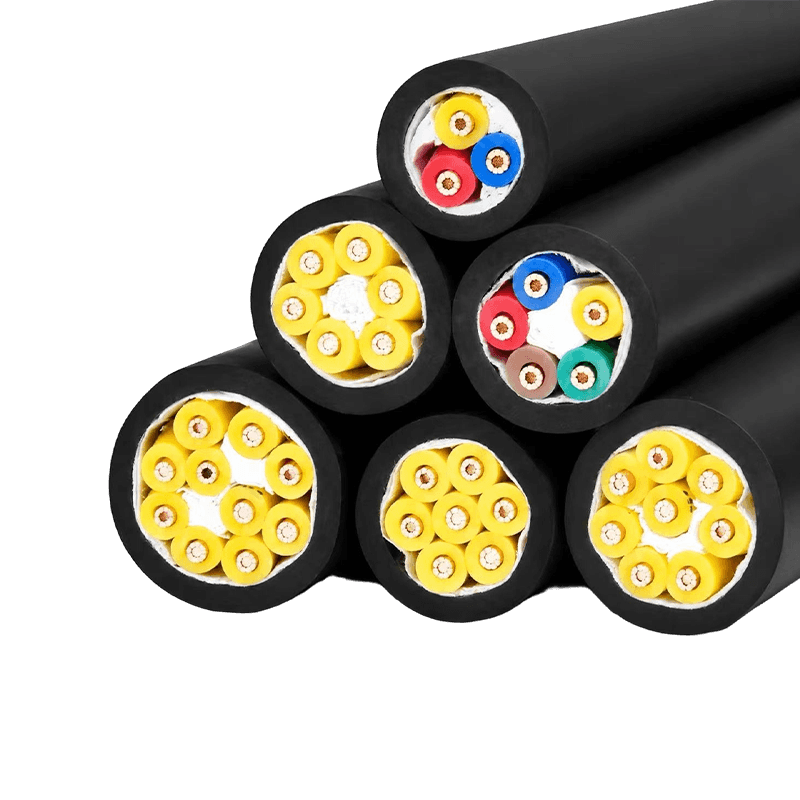

Antal kärnor och tvärsnitt: Matcha flerkärnig kontrollkabel till din kretsdesign

Styrkablar med flera kärnor specificeras av två primära parametrar: antal kärnor och ledartvärsnitt (mm²). Dessa är inte utbytbara beslut – det ena styr signalkapaciteten, det andra styr strömförande förmåga och spänningsfall över avstånd.

Urval av kärnantalet bör förutse reservkärnor — Branschpraxis rekommenderar att man allokerar 10–20 % ytterligare kärnor utöver nuvarande kretsbehov för att klara framtida modifieringar utan att dra kablar igen. Detta är särskilt relevant i elstyrningsmaskiner och panelbyggnader där eftermontering är kostsamt.

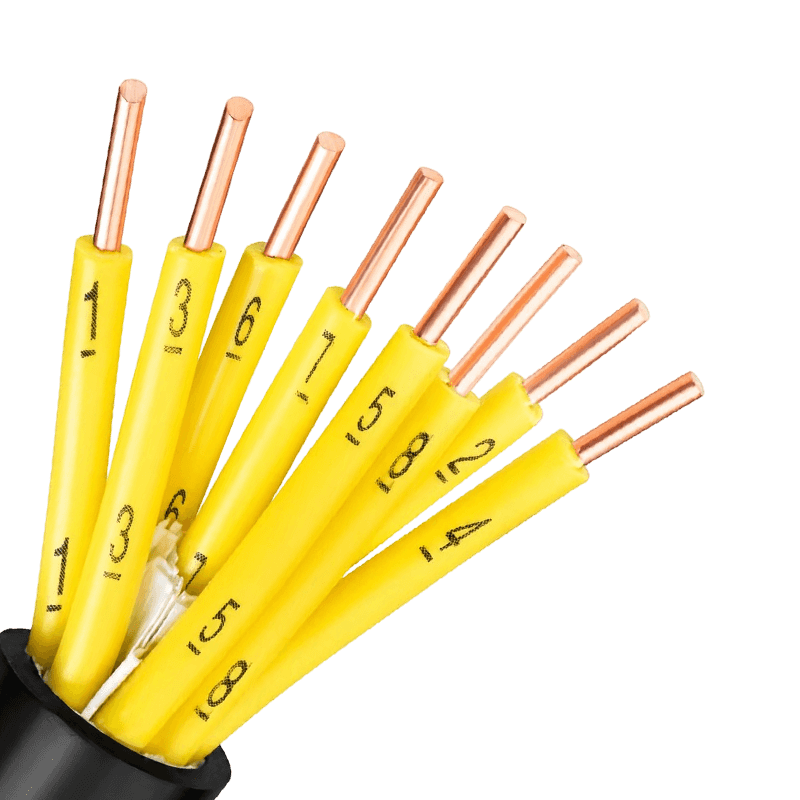

För täta flerkärniga layouter är även ledaridentifiering viktigt: sekventiell numrering, färgkodning enligt IEC 60445 eller en kombination både minskar idrifttagningsfel och förenklar underhållsspårning.

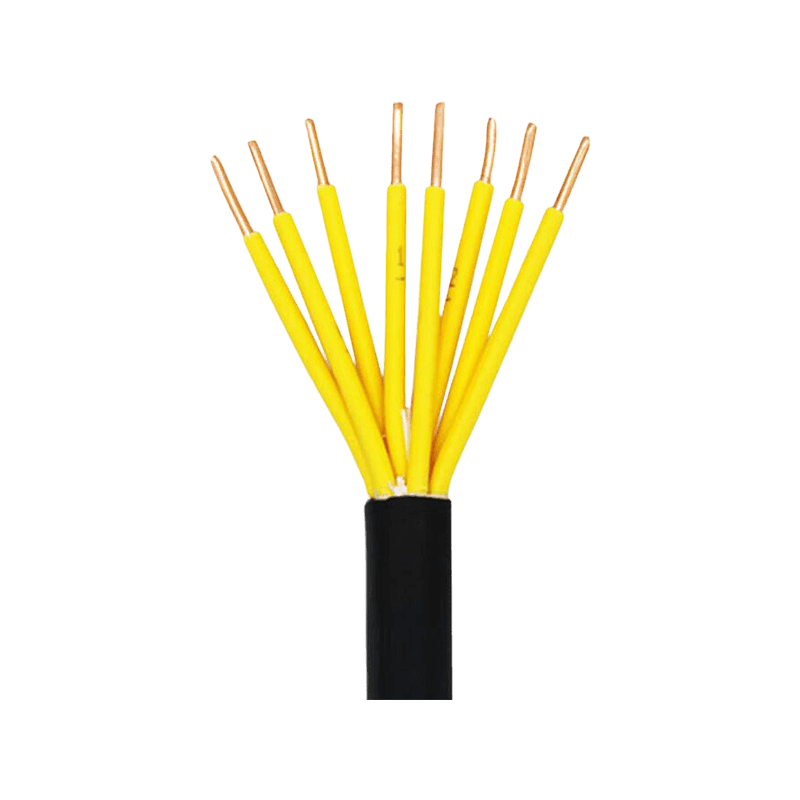

PVC-isolering i kontrollkablar: var den fungerar och där den har gränser

PVC (polyvinylklorid) är fortfarande det dominerande isoleringsmaterialet för plastisolerade styrkablar på grund av dess låga kostnad, enkla bearbetning och breda kemikaliebeständighet. Materialvalet bör dock styras av installationsmiljön, inte bara priset.

När standard PVC-isolering fungerar bra:

• Inomhusinstallationer med stabila omgivningstemperaturer (vanligtvis –15°C till 70°C)
• Styrskåp, kabelrännor och ledningssystem med begränsad UV-exponering
• Miljöer utan varaktig kontakt med oljor, lösningsmedel eller koncentrerade syror

När ska man överväga alternativ:

• Halogenfri lågrökande (LSHF/LSZH) varianter krävs i slutna offentliga utrymmen, tunnlar och järnvägsmiljöer där giftig rökutveckling under brandhändelser är reglerad
• Flamskyddad eller brandbeständig kvaliteter specificeras för kraftverksstyrkretsar och säkerhetskritiska system där fortsatt kretsintegritet under en brandhändelse är obligatorisk
• Tvärbunden polyeten (XLPE) isolering ger överlägsen termisk uthållighet för applikationer som överstiger 70°C kontinuerlig driftstemperatur

Vårt produktionssortiment täcker alla dessa isoleringskategorier, vilket innebär att specifikationer kan standardisera leverantörsrelationer samtidigt som de uppfyller applikationsspecifika krav på en anläggning.

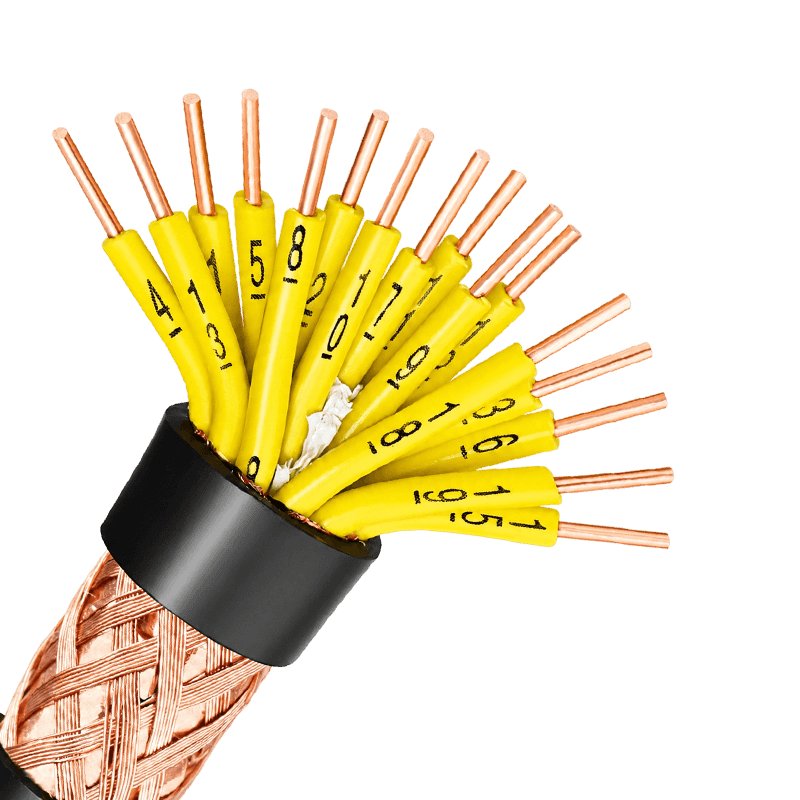

Skärmning i kontrollkablar: när det är nödvändigt och vilken typ som ska specificeras

Inte alla flerkärnig kontrollkabel körningar kräver avskärmning, men felidentifiering av de som gör det är en frekvent källa till signalstörningar i industriella installationer. Beslutet beror på signaltyp, kabeldragning och den elektromagnetiska miljön i anläggningen.

I allmänhet, analoga signaler (4–20mA, 0–10V) och lågnivåsensorutgångar är mest sårbara till elektromagnetisk störning (EMI). Digitala styrsignaler är mer brustoleranta, även om skärmning fortfarande rekommenderas när kablar går parallellt med strömkablar över långa avstånd.

En regel som ofta förbises: skärmjordning får endast implementeras i ena änden i de flesta instrumentsignalkretsar för att förhindra jordslingströmmar som introducerar just det brus som skärmen är tänkt att blockera. I styrkretsar för kraftverk och transformatorstationer kan jordningspraxis skilja sig — följ alltid systemintegratörens jordningsschema.

Rutningsdisciplin är lika viktigt: att upprätthålla fysisk åtskillnad mellan styrkabelbuntar och högströmskablar — helst 200 mm eller mer där parallella körningar är oundvikliga — minskar störningar vid källan, vilket minskar beroendet av enbart avskärmning.
