Fibervalsguide för högdensitetsdatacenter: Tekniska kärnskillnader och TCO-jämförelse mellan OM4 och OM5

I utvecklingen av globala datacenter mot 100G-, 400G- och 800G-nätverksarkitekturer, bestämmer valet av kablar med fysiskt lager direkt prestocha och totala ägandekostnader (TCO) för datorkluster. Inom multimode-fibersekvensen (MMF) för kortdistansförbindelser är OM4 och OM5 för närvarande de mest spridda och banbrytande lösningarna. Baserad på rigorösa teorier om optisk fysik och internationella standarder ger den här artikeln en strukturerad teknisk referens för medieval.

1. Fysiska kärnmekanismer och bredbandsegenskaper

• OM4 (laseroptimerad multimodfiber):

Dess extremt höga effektiva modala bandbredd är exklusivt optimerad och mandat för en enda våglängd på 850nm (når 4700 MHz·km). Eftersom modal spridning ökar kraftigt när man avviker från 850nm våglängden, måste OM4 starkt förlita sig på Parallell optik mekanism – linjärt öka antalet fiberkanaler – för att uppnå högre datahastigheter.

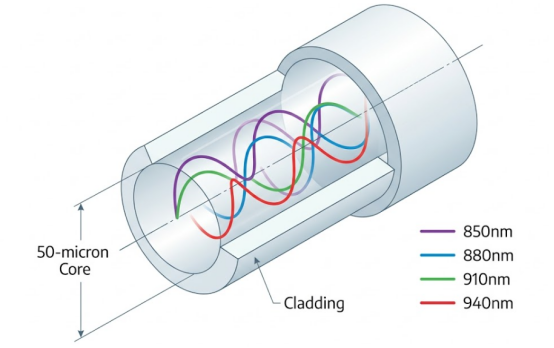

• OM5 (Wideband Multimode Fiber, WBMMF):

Utan att kompromissa med 850nm-prestanda kräver den dessutom en minsta bandbredd på 2470 MHz·km vid 953nm våglängd. Denna dispersions-tillplattade design är speciellt framtagen för Shortwave Wavelength Division Multiplexing (SWDM) and Bi-Directional (BiDi) överföring, som möjliggör förlustfri överföring av 4 våglängder samtidigt inom en enda fiber, vilket uppnår upp till 75 % fysisk minskning av fiberantalet.

2. Tekniska nyckelspecifikationer och identifikationer

3. Gränser för överföringsavstånd (baserat på nätverksprotokoll)

Under olika Ethernet-hastigheter och moduleringstekniker uppvisar överföringsprestanda för båda fibrerna mycket scenariospecifika skillnader.

• 10G till 100G enkelvågslängd parallell (t.ex. 100GBASE-SR4): De maximala överföringsavstånden för både OM4 och OM5 är identiska, begränsat till 100 meter. Att implementera OM5 i detta vanliga standardscenario ger ingen betydande teknisk vinst.
• 100G Multi-Wavelength Multiplexing (t.ex. 100G SWDM4 / 100G SRBD):

Inför långvågssignaler är OM4 begränsad till 100 meter på grund av bandbreddskollaps, medan OM5 framgångsrikt utökar gränsen till 150 meter beroende på dess bredbandskompensationsmöjligheter.

• 400G och 800G Era (PAM4-modulering):

Under enkelvåglängdsparallellen SR8 protokollet är fysiska gränser kraftigt komprimerade, vilket sänker både OM4- och OM5-avstånden till 50-100 meters intervall. Men under dubbelvåglängdsmultiplexering 400GBASE-SR4.2 protokollet är OM4 begränsad till 100 meter, medan OM5 inte bara skjuter tillbaka det användbara avståndet till 150 meter utan också halverar kabelkärnbehovet till 8 kärnor.

3. TCO och rekommendationer för teknisk implementering

l Håll dig till OM4 kostnadseffektivitetszon (standard kort räckvidd)

För de flesta konventionella företagsdatacenter och spine-leaf-nätverkstopologier som är strikt under 100 meter, ger antagandet av "lågpris SR4/SR8 transceiver OM4-bandkabel" tillvägagångssättet en betydligt lägre initial CAPEX än OM5 WDM-lösningen, vilket gör den till det optimala TCO-valet. Dessutom stöder OM4:s parallella arkitektur perfekt switch Port Breakout-krav.

l Använd OM5 för strategiska genombrott (High-Density & Legacy Upgrades)

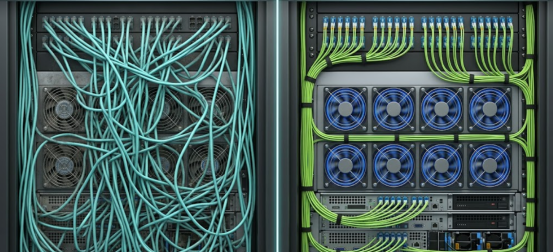

OM5 erbjuder en exceptionellt hög ROI i två stela scenarier: För det första, kabelfria generationsöverskridande uppgraderingar för äldre nätverk, med användning av duplexfibrer och SWDM4-moduler för att uppnå kapacitetssprång på plats, vilket undviker astronomiska omkabelkostnader. För det andra, högdensitets AI-datorkluster, som minskar stamnätets kabelvolym med 4 till 8 gånger, frigör värdefullt rackutrymme, avblockerar serverluftflödet och drastiskt minskad OPEX.

FAQ

F：I ToR-nätverk med hög densitet, kan OM5 parat med SWDM-sändtagare uppnå Port Breakout för att ansluta flera oberoende servrar?

A: Nej. WDM-teknik multiplexerar flera våglängder till samma fysiska fiber, som inte kan passivt demultiplexas till servrar på olika fysiska platser. Om portavbrott med hög densitet krävs förblir traditionell OM4-parallellfiber den enda hållbara lösningen.

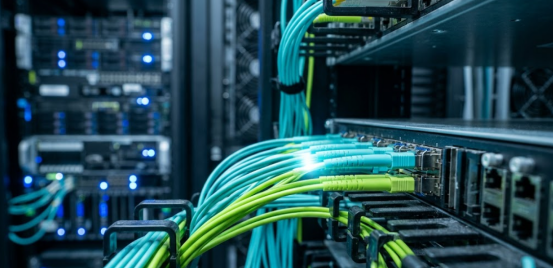

F: Varför kräver standarder att färgen på OM5:s ytterjacka ändras till limegrön?

S:I serverrum med hög densitet som innehåller tiotusentals patch-kablar, säkerställer den mycket igenkännbara limegröna att driftpersonalen strikt kan skilja den från vattenfärgen på OM3/OM4, vilket avsevärt minskar kabelspårningstiden och risken för affärsavbrott oavsiktlig urkoppling.

F: Är OM5 obligatoriskt när du använder 400G eller 800G ultrahöghastighets-Ethernet?

A: Inte obligatoriskt. Det beror på transceiverns teknikväg. Under enkanaliga staplade SR8-protokoll krymper både OM4- och OM5-avstånden till 50-100 meter. Endast när man använder dubbelriktade protokoll med flera våglängder som SR4.2 aktiveras OM5:s bredbandsfördel, vilket ger en 50 % extra räckvidd jämfört med OM4.
