Hardcore-guiden till ledningar för smart hembelysning: protokoll, standarder och undvikande av fallgrop

Moderna smarta hem har utvecklats från enstaka enheter till djupgående ekosystemkoordinering i hela huset. Den underliggande ledningsarkitekturen för belysningssystemet bestämmer stabiliteten, skalbarheten och säkerheten för nätverket. Ledningsfel kan lätt leda till enorma underhållskostnader senare. Den här artikeln ger en genomgripande uppdelning av riktlinjer för ledningar för smart belysning baserad på verklig teknisk logik och internationella elektriska standarder.

1. Kommunikationsprotokoll och topologiarkitektur

• KNX och fysisk isolering

Inom smart belysning av infrastrukturkvalitet använder KNX en dedikerad grön tvinnad parkabel, som helt fysiskt isolerar dataöverföring från 220V-nätet. Dess decentraliserade arkitektur innebär att det inte finns någon enskild central värd; Inget enskilt nodfel kommer att förlama hela nätverket, vilket erbjuder extremt hög tillförlitlighet.

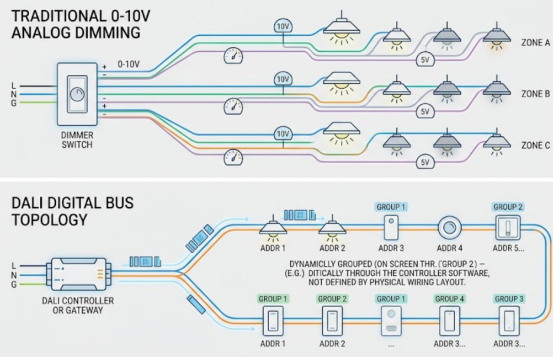

• DALI Digital Protocol

Jämfört med spänningsfallet och flimmerproblem som är vanliga vid 0-10V analog dimning, är DALI-protokollet en äkta tvåvägs digital kommunikation. Enligt IEC 62386-101-standarden får DC-spänningsfallet mellan två valfria enheter på DALI-bussen inte överstiga 2VDC, och det maximala avståndet till strömförsörjningen får inte överstiga 300 meter.

2. Kärnspecifikationer för högspänningskablar

• Överge helt "ingen neutral" kabeldragning

Traditionella omkopplare styr endast den strömförande kabeln. Om en smart switch saknar en neutral ledning måste den förlita sig på en komprometterad "no neutral" standby-strömmekanism, vilket orsakar dödliga, periodiska LED "flimmer" eller "spökljus"-fenomen. Dessutom är "inga neutrala" maximala belastningar vanligtvis begränsade till cirka 800 watt, långt under 2500 watt för standardströmbrytare med neutral ström. I ny- eller renoveringsprojekt måste en oberoende nollledare installeras i alla kopplingsdosor .

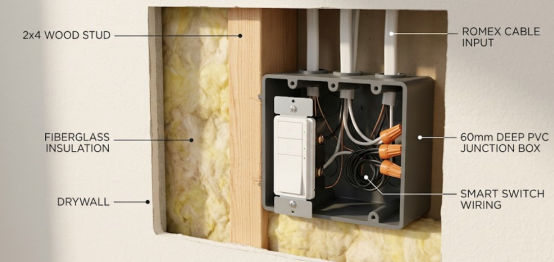

• 60 mm djupa kopplingsdosor

Smarta paneler genererar betydande värme vid full belastning och behöver hysa fler kabelanslutningar. Traditionella 50 mm lådor orsakar lätt isoleringsskador under tryck, vilket kan leda till termiska avstängningar eller bränder. Det rekommenderas starkt att strikt använda 60 mm djupa PVC-lådor med stor kapacitet som uppfyller UL 94 V-0 högsta flamskyddscertifiering.

• Strikt förbjuda delade neutrala

Att blanda neutrala ledningar från olika kretsar kan orsaka att den förment säkra nollan bär dödlig backmatad spänning om en brytare av misstag vänds under underhåll, vilket leder till allvarliga elektriska stötar. Dessutom orsakar det allvarlig obalans i strömmen, vilket utlöser frekvent utlösning av distributionsboxens läckageskyddsbrytare, vilket förlamar det smarta systemet.

3.Lågspännings DC-drivrutinsteknik

• Konstant spänning (CV):

Lämplig för flexibla LED-remsor, med en parallell ledningsarkitektur. Fördel: stöder slumpmässig skärning och skarvning på plats; Nackdel: kraftigt begränsat av spänningsfall i nät, vilket gör att den bortre änden av långa remsor blir mörk och gul.

• Konstant ström (CC):

Lämplig för strålkastare med hög effekt, som kräver fysisk seriekoppling. Förhindrar helt och hållet LED-termiska rinnande utbränning och eliminerar effekterna av långväga spänningsfall från en fysisk nivå, vilket säkerställer absolut ljusstyrka konsistens från ände till slut.

4.Kontrollera dödläge och frikopplat läge

När en användare trycker på en fysisk smart väggbrytare för att bryta strömmen, förlorar kommunikationschippet som är integrerat inuti takets smarta RGBW-lampa omedelbart ström och tvingas offline. Detta gör att mobilappen eller röstassistenten helt tappar kontrollen och kan till och med få topologin i hela husets trådlösa mesh-nätverk att kollapsa kontinuerligt.

Ultimat lösning: Programvaruavkoppling

Tvinga aktivera "Fristående läge" i enhetens backend. Det fysiska reläet som styr högspänningen inuti switchen är permanent låst i "stängt" ledningstillstånd, vilket säkerställer att strömförsörjningen aldrig bryts. Fysiska knappåtgärder omvandlas till rena digitala kommandon som skickas till systemhjärnan. Denna "alltid-på"-lösning kräver väl synliga varningsetiketter vid distributionslådan för att förhindra oavsiktlig elektrisk stöt under glödlampsbyte.

FAQ

F1: Kan lågspänningssignalledningar och högspänningsledningar dela samma ledning?

A: Absolut inte. Det alternerande magnetfältet och transienta överspänningar av högspänning orsakar allvarliga elektromagnetiska störningar (EMI), vilket direkt leder till datapaketförlust eller kontrollfel i lågspänningsnätverket. Internationella standarder kräver ett minsta parallellavstånd på 30 cm (12 tum); om korsning är oundviklig måste de korsa vinkelrätt i 90 graders vinkel.

F2: Varför flimrar smarta LED-downlights svagt även efter att de stängts av?

A: Detta beror vanligtvis på komprometterade "no neutral" smarta omkopplare. I avstängt läge använder de en bypass-krets för att dra en liten ström genom glödlampan för ström. Laddningar ackumuleras i LED-kondensatorn till ledningströskeln, avger ljus och släcks sedan, upprepande för att bilda ett flimrande eller "spökljus"-fenomen.

F3: Vilken är den största säkerhetsrisken när man köper gränsöverskridande eller använder billiga relämoduler?

A: Att inte erhålla lokala lagstadgade säkerhetscertifieringar (som IEC/CE, UL, CCC) eller misslyckas med att matcha trådmätaren med den nominella strömstyrkan. Om en liten strömmodul är ansluten till en högeffektsbelastning kommer kontakterna snabbt att värmas upp och oxideras, vilket påskyndar den termiska åldrandet och sönderdelningen av isoleringsmaterial, vilket i slutändan orsakar utbrändhet i utrustningen eller till och med bränder.
