Nyckel takeaway: Klass 5-ledare, definierade av IEC 60228, är fintrådiga flexibla ledare som används i förlängningssladdar, kontrollpaneler och industriella applikationer. Den här guiden täcker de tekniska specifikationerna, jämförelse med klass 2 och hur du väljer rätt ledare för ditt projekt.

I en värld av elektroteknik och kabeltillverkning är "flexibilitet" inte bara en fysisk egenskap – det är en strikt definierad teknisk kategori. Om du någonsin har hanterat en styv strömkabel kontra en smidig, lätt att böja styrtråd, har du upplevt skillnaden mellan ledarklasser på egen hand.

De flesta av dessa specifikationer styrs av den internationella standarden IEC 60228 . Den här guiden tar en djupdykning i Klass 5 ledare — industristandarden för flexibla tillämpningar — som täcker konstruktionskrav, elektriska gränser och verkliga användningsfall.

Förstå IEC 60228 Conductor Klassification Framework

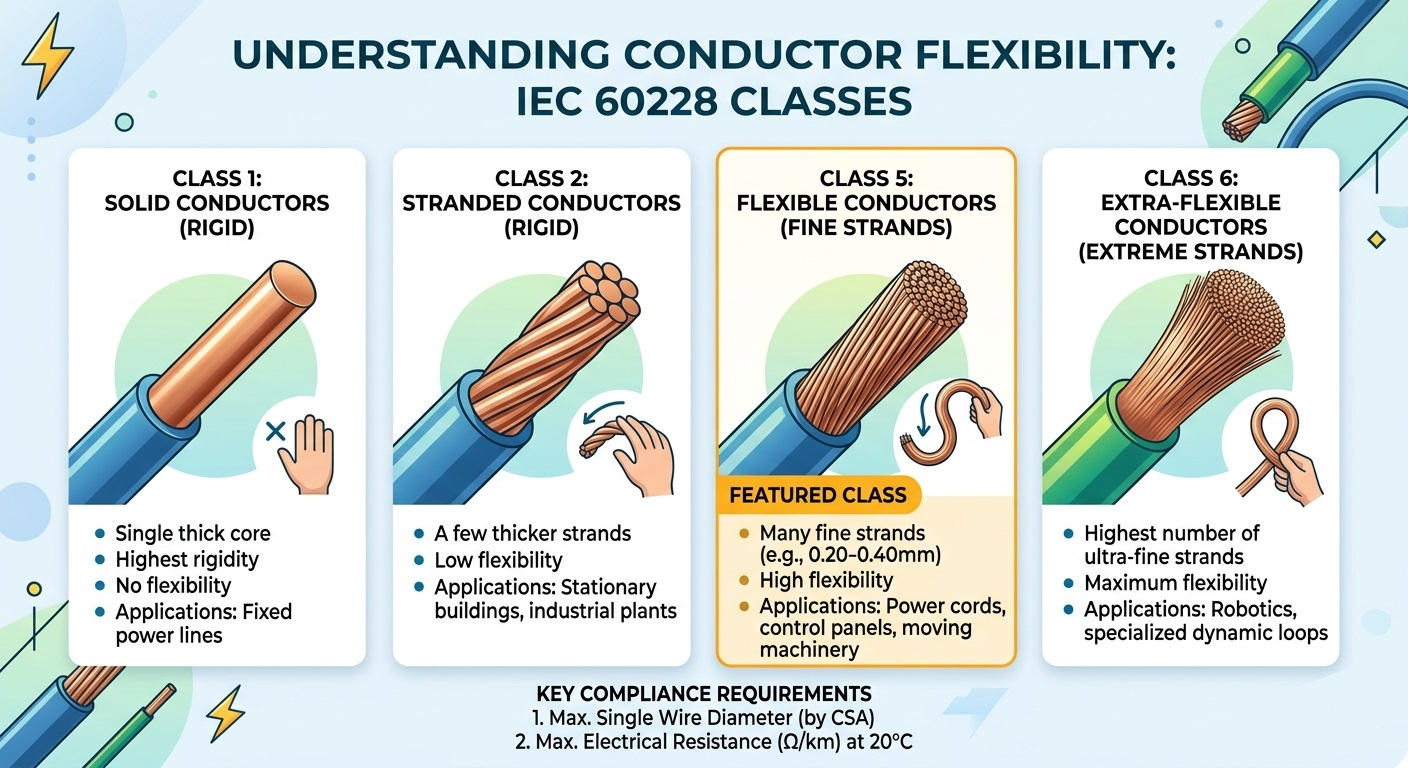

IEC 60228 (och dess brittiska motsvarighet BS EN 60228) klassificerar ledare i fyra huvudklasser baserat på konstruktion och flexibilitet. Att förstå var klass 5 sitter i denna hierarki är avgörande för korrekt produktval:

Vad gör en dirigent till "klass 5"? Tekniska specifikationer

En klass 5-ledare består av flera fina koppartrådar som är hoptvinnade för att uppnå flexibilitet. I motsats till vanliga antaganden gör IEC 60228 det inte strikt föreskriva det totala antalet strängar. Istället kräver standarden efterlevnad av två primära mätvärden:

1. Maximal diameter för enskilda trådar

För att säkerställa att ledaren förblir genuint flexibel, sätter IEC 60228 en strikt övre gräns för diametern på varje enskild tråd. Tunnare trådar böjs lättare, vilket minskar metalltrötthet under upprepade böjningscykler. Representativa exempel från standarden inkluderar:

• 75 mm² ledare → maximal individuell tråddiameter: 0,21 mm
• 5 mm² ledare → maximal individuell tråddiameter: 0,26 mm
• 10 mm² ledare → maximal individuell tråddiameter: 0,41 mm
• 35 mm² ledare → maximal individuell tråddiameter: 0,41 mm

2. Maximalt elektriskt motstånd vid 20°C

Elektriskt motstånd är det avgörande prestandakriteriet. Den totala resistansen för den färdiga klass 5-ledaren får inte överstiga de värden som anges i IEC 60228-resistanstabellerna, mätt vid 20°C. Denna regel tillåter tillverkarnas designflexibilitet: om en tillverkare använder 0,20 mm ledningar istället för 0,21 mm maximalt, är det acceptabelt - förutsatt att den färdiga ledaren fortfarande uppfyller motståndsgränsen.

Denna tvåparametersmetod (tråddiametermotstånd) säkerställer att klass 5-ledare är både fysiskt flexibla och elektriskt effektiva, utan att överspecificera tillverkningsprocessen.

Klass 5 kontra klass 2 ledare: kärnskillnader

Elektroingenjörer står ofta inför valet mellan klass 2 och klass 5 ledare. Beslutet beror på om kabeln ska vara i en fast installation eller en mobil/flexibel applikation. Här är en direkt jämförelse:

Viktiga tillämpningar av IEC 60228 klass 5 ledare

Eftersom klass 5-ledare kan motstå måttliga vibrationer och upprepade böjningar utan att spricka, är de specificerade inom ett brett spektrum av industrier:

• Flexibla sladdar och förlängningssladdar: Hushållsapparater, elverktyg och bärbar utrustning där kablar måste rullas upp, lindas upp och flyttas regelbundet.
• Industriella kontrollpaneler: Tät dragning runt hörn och genom kabelkanaler kräver den böjningsradie som endast kan uppnås med fintrådiga ledare.
• Kablage för fordon: Kontinuerliga motorvibrationer och temperaturcykler kräver ledare som motstår metallutmattning under fordonets livslängd.
• Marine & Offshore installationer: Konstant rörelse från vågor, i kombination med trånga utrymmen, gör klass 5 till det föredragna valet för ombord kraftdistribution.
• Robotik och automation: Ledade robotarmar kräver kablar som böjs tusentals gånger per dag utan att misslyckas — Klass 5 möter denna utmaning för applikationer med måttlig flexibilitet (Klass 6 för högflexibilitet).

Varför det är viktigt att specificera IEC 60228 klass 5 för ditt projekt

Att välja en kabel som marknadsförs som "flexibel" utan att referera till en erkänd standard som IEC 60228 Klass 5 innebär betydande risker. Överensstämmelse med denna standard ger tre konkreta garantier:

• Säkerhet: Resistansgränser säkerställer att ledaren inte överhettas under märkström, vilket förhindrar isoleringsförsämring och potentiella brandrisker.
• Kompatibilitet: Standardiserade maximala tråddiametrar säkerställer att ledaren passar korrekt i standardskor, hylsor och anslutningsplintar utan att behöva modifieras.
• Lång livslängd: Fintrådning förhindrar metallutmattning vid upprepad böjning, vilket avsevärt förlänger kabelns livslängd jämfört med alternativ som inte uppfyller kraven.

När man köper kablar internationellt förenklar IEC 60228-certifieringen också myndighetsgodkännande, eftersom standarden är antagen eller erkänd i EU (BS EN 60228), Australien (AS/NZS 1125) och många andra marknader.

Vanliga frågor om klass 5-ledare

Är klass 5 detsamma som flexibel kabel?

Inte precis. "Flexibel kabel" är en bred kommersiell term. Klass 5 är en specifik IEC 60228-ledarklassificering med mätbara tekniska krav. En kabel kan marknadsföras som flexibel utan att uppfylla klass 5-specifikationer.

Kan klass 5-ledare användas utomhus?

Klass 5 avser endast ledarkonstruktionen, inte den totala kabelklassificeringen. Huruvida en kabel är lämplig för utomhusbruk beror på isolerings- och mantelmaterial (t.ex. UV-beständig PVC, XLPE). Kontrollera alltid den fullständiga kabelspecifikationen, inte bara ledarklassen.

Vad är skillnaden mellan klass 5 och klass 6?

Båda är flexibla dirigentklasser. Klass 6 använder ännu finare trådar, vilket resulterar i större flexibilitet och en snävare minsta böjradie. Klass 6 är specificerad för mycket dynamiska applikationer som kontinuerlig böjning i dragkedjor, medan klass 5 täcker scenarier med måttlig flex.
