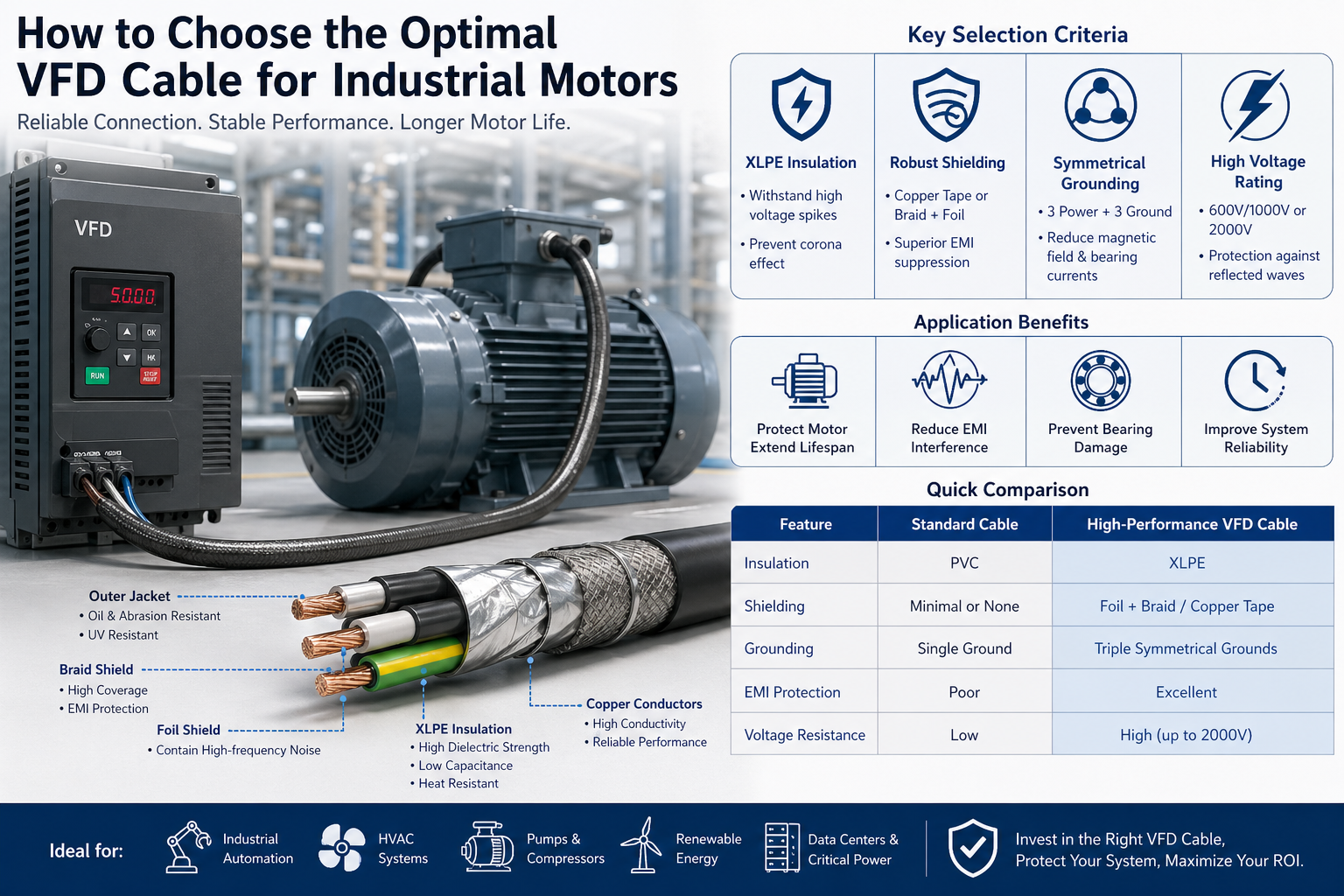

Hur man väljer den optimala VFD-kabeln för industrimotorer

I moderna industrisystem representerar kopplingen mellan en VFD (Variable Frequency Drive) och en elmotor en av de mest elektriskt aggressiva miljöerna. Höga omkopplingsfrekvenser, spänningstoppar och elektromagnetisk störning (EMI) utsätter kablar för extrem påfrestning.

Att välja en olämplig kabel är inte bara ett mindre designfel – det kan resultera i:

• För tidigt motorisoleringsfel
• Lagerskador orsakade av ströströmmar
• Ökad elektromagnetisk störning (EMI)
• Oplanerade driftstopp och underhållskostnader

En korrekt konstruerad VFD-kabel är därför avgörande för systemets tillförlitlighet, säkerhet och långsiktiga prestanda.

1. Förstå VFD-operativmiljön

Till skillnad från traditionella nätaggregat använder VFD:er Pulse Width Modulation (PWM) för att styra motorhastigheten. Detta skapar en icke-sinusformad vågform med:

• Hög dv/dt (spänningsförändringshastighet)
• Reflekterad vågöverspänning (särskilt vid långa kabeldragningar)
• Common-mode spänning och cirkulerande strömmar

Varför standardkablar misslyckas

Allmänna kablar som THHN eller vanliga PVC-isolerade ledningar är inte konstruerade för dessa förhållanden. Med tiden kan de uppleva:

• Försämring av isoleringen på grund av koronaurladdning
• Överdriven värmeuppbyggnad
• EMI-läckage som påverkar närliggande instrumentering

Resultat: Minskad motorlivslängd och instabil systemprestanda.

2. Kriterier för nyckelval för VFD-kablar

A. Isoleringstyp: XLPE för högfrekvensstabilitet

Isoleringssystemet är den första försvarslinjen mot elektrisk stress.

Rekommenderas: Tvärbunden polyeten (XLPE)

Tekniska fördelar:

• Hög dielektrisk hållfasthet för att motstå spänningsspikar
• Låg dielektrisk förlust och kapacitans
• Överlägsen termisk klassificering (vanligtvis 90°C–125°C)
• Starkt motstånd mot coronaurladdning

Jämfört med PVC, förbättrar XLPE avsevärt isoleringens livslängd i högfrekventa miljöer.

B. Avancerad skärmning för EMI-kontroll

EMI-undertryckning är ett av de mest kritiska kraven i VFD-tillämpningar.

Utan ordentlig avskärmning kan elektromagnetiskt brus:

• Interferera med PLC:er, sensorer och kommunikationssystem
• Orsaka falska signaler och driftfel
• Öka efterlevnadsriskerna i reglerade miljöer

Rekommenderade skärmningsstrukturer:

• Koppartejpsköld

• Utmärkt för att innehålla högfrekvent brus
• Ger jordningsväg med låg impedans
  • Flätsköld av folie
• Täckning ≥85 %
• Kombinerar flexibilitet med hög skärmningseffektivitet

Nyckelfunktion:

En väldesignad sköld säkerställer det Common-mode-strömmar går tillbaka genom kabeln snarare än att skada motorlager.

C. Symmetrisk jordningsdesign

Kabelgeometrin påverkar direkt den elektriska prestandan.

Best Practice-konfiguration:

• 3 fasledare
• 3 symmetriskt placerade jordledare

Prestandafördelar:

• Minskar emission av elektromagnetiska fält
• Balanserar jordströmfördelningen
• Minimerar axelspänning och lagerströmmar

Denna design är särskilt viktig i medel- och höghästkraftsmotorer .

D. Spänningsklassning och reflekterat vågskydd

På grund av reflekterade vågfenomen kan spänningstoppar vid motorterminalerna nå 2–3 gånger den nominella spänningen .

Rekommenderade betyg:

• 600V / 1000V för standard industrisystem
• 2000V för:

• Långa kabeldragningar
• Frekvensomriktare med hög switchning
• Kritiska tillämpningar

Ingenjörsinsikt:
Högre spänningsklassade isoleringssystem ger en säkerhetsmarginal som avsevärt minskar risken för fel.

3. Kabelstorlek och installationsöverväganden

Ampacity och Thermal Management

Korrekt ledarstorlek måste beakta:

• Motor Full Load Amps (FLA)
• Omgivningstemperatur
• Installationsmetod (bricka, ledning, utomhus)
• Kabelgruppering och reduktionsfaktorer

Felaktig dimensionering kan leda till överhettning och minskad kabellivslängd.

Flexibilitet och mekanisk prestanda

I dynamiska miljöer, som:

• Robotik
• Automatiserade produktionslinjer
• Flytta maskiner

Använd högflexibla VFD-kablar designad för kontinuerlig rörelse och böjningscykler.

Miljömotstånd

Industriella miljöer kan vara hårda och oförutsägbara.

Rekommenderade jackamaterial:

• TPE (termoplastisk elastomer):

• Utmärkt motståndskraft mot olja, nötning och kemikalier
• Idealisk för industriella och tuffa miljöer
  • Specialiserad PVC:
• Kostnadseffektivt
• Lämplig för allmänna industriella applikationer

Ytterligare skyddsfaktorer:

• UV-beständighet (utomhusinstallationer)
• Skydd mot fukt och vatteninträngning
• Beständighet mot kylmedel och industrikemikalier

4. Efterlevnad och standarder (kritiskt för globala projekt)

När du väljer VFD-kablar för internationella projekt är efterlevnad väsentlig.

Vanliga standarder att överväga:

• UL (Nordamerika)
• IEC / EN-standarder (Europa)
• RoHS och REACH (miljööverensstämmelse)

Att välja kompatibla kablar säkerställer:

• Enklare projektgodkännanden
• Minskade juridiska och operativa risker
• Kompatibilitet med globala marknader

5. Snabb jämförelse: Standardkabel vs VFD-kabel

Funktion	Standard kabel	Högpresterande VFD-kabel
Isolering	PVC	XLPE
Avskärmning	Minimal / Ingen	Folieflätning / Koppartejp
Jordning	Singel	Symmetrisk Multi-Ground
EMI-kontroll	Stackars	Utmärkt
Spänningsmotstånd	Låg	Hög (upp till 2000V)

6. Applikationsscenarier

Högpresterande VFD-kablar används ofta i:

• Industriella automationssystem
• VVS-system med frekvensomriktare
• Pump och kompressorsystem
• Datacenter och kritiska kraftsystem
• Förnybara energisystem (vind, sol)

Var och en av dessa miljöer kräver stabil kraftöverföring med låg ljudnivå och hög tillförlitlighet .

7. Slutsats: En strategisk investering, inte bara en komponent

Att välja rätt VFD-kabel är inte bara ett tekniskt specifikationsbeslut – det är en långsiktig investering i systemets tillförlitlighet.

Även om högpresterande VFD-kablar kan ha en högre initial kostnad, levererar de:

• Minskat underhåll och stillestånd
• Förlängd livslängd för motor och utrustning
• Förbättrad elektromagnetisk kompatibilitet (EMC)
• Lägre total ägandekostnad (TCO)

Slutlig insikt:
En väl vald VFD-kabel fungerar som en skyddande barriär mellan din frekvensomriktare och motor, vilket säkerställer effektiv, stabil och störningsfri drift under hela systemets livscykel.
