Cable Naming Logic: Analys av globala regionala skillnader och avkodning av vanliga identifieringssystem

När du väljer eller designar kablar, har du någonsin känt dig förvirrad av bokstavskombinationer som "YJV", "NA2XY" och "THHN"? Dessa koder är inte slumpmässiga; de är centrala "tekniska identitetskort" som kapslar in ledarmaterialet, isoleringsstrukturen, höljets prestanda och till och med tillämpningsscenariot. Globalt, på grund av skillnader i tekniska traditioner, standardsystem och tekniska behov, har olika unika namnregler uppstått. Att förstå dessa "tekniska dialekter" är avgörande för att säkerställa korrekt kabelval och för att uppnå internationell teknisk anpassning i tekniska projekt.

1. International Mainstream Naming System: Scenariobaserat och professionellt "tekniskt språk"

1.1 Kinesiskt system (GB-standard): rigorös hierarkisk "ingenjörslogikmetod"

Kinesiska kabelmodeller följer strikt den hierarkiska kodningsregeln "ledare - isolering - inre mantel - pansar - yttre mantel", som är logiskt tydlig, lätt för ingenjörer att snabbt tolka och perfekt anpassad till storskaliga elnät och byggprojekt.

Typiskt avkodningsexempel: YJV22-0,6/1kV

• YJ: Tvärbunden polyeten (XLPE) isolering (Y representerar XLPE, J förknippas ofta med isoleringsmaterial)
• V: Polyvinylklorid (PVC) hölje
• 22: Den första "2" indikerar dubbel ståltejprustning, den andra "2" indikerar PVC yttre mantel
• Kopparledare utelämnas vanligtvis, medan aluminiumledare är märkta med "L" (t.ex. YJLV22)

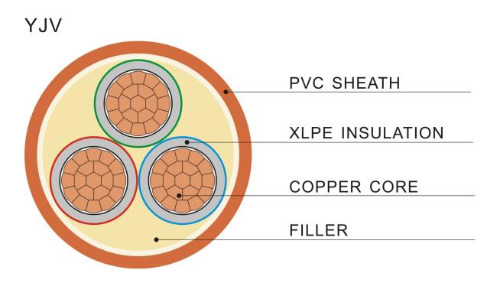

Bilden ovan visar tydligt den typiska tvärsnittsstrukturen för kabeln i YJV-serien: kopparledare, XLPE-isolering, fyllmedel, PVC-mantel och pansarskikt.

1.2 Europeiskt system (IEC/VDE): Kortfattad och effektiv "Material Abbreviation Method"

Europeiska länder föredrar att använda direkta förkortningar av kärnmaterial, med kortfattade koder, och betonar sömlös integration med EU:s HLR-förordningar.

Typiskt avkodningsexempel: NA2XY

• N: Kabel överensstämmer med standarden (Norm)
• A: Aluminiumledare
• 2X: Tvärbunden polyeten (XLPE) isolering (2X är en specifik identifierare för XLPE)
• Y: Polyvinylklorid (PVC) hölje Ett annat vanligt exempel är "H07V-K": H representerar den harmoniserade standarden, 07 är 450/750V spänningsklass, V är PVC-isolering och K är för flexibel ledningsfixering.

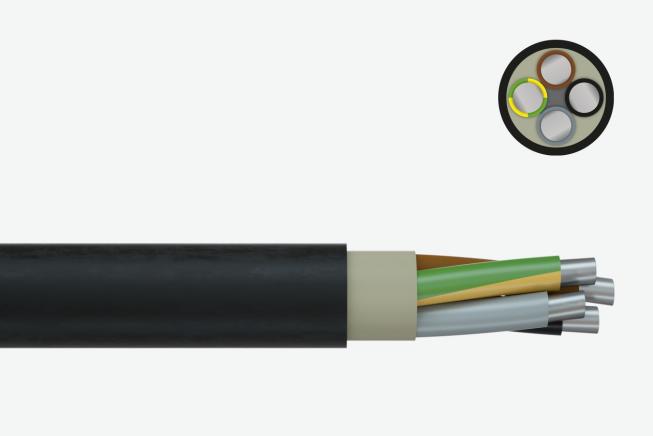

Bilden ovan visar ett tvärsnitt och ett strukturdiagram av NA2XY-kabeln, en klassisk kombination av aluminiumkärna XLPE-isolering PVC-mantel.

1.3 US System (UL/NEC): Prestandafokuserad "Funktionell certifieringsmetod"

Amerikanskt namn är mer som en "säkerhetsmärkning", som direkt återspeglar nyckelindikatorer som värmebeständighet och brandmotstånd, vilket tjänar de stränga NEC-reglerna och försäkringsansvarssystemet.

Typiskt avkodningsexempel: THHN

• T: Termoplastisk isolering (vanligtvis PVC-baserad)
• HH: Hög värmebeständighet (90 ℃)
• N: Nylonslida

Dessutom anges också brandbeständighetsklasser (som CM, CMR, CMP), som betonar marknadstillträde och brandsäkerhet.

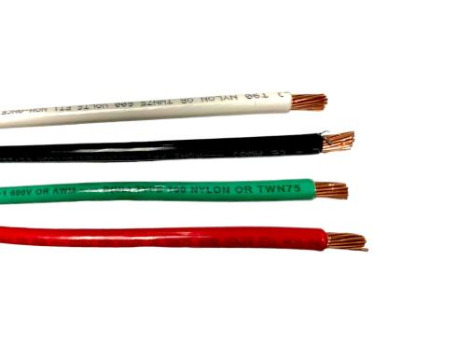

Bilden ovan visar den typiska märkningsmetoden och färgkodningen av THHN-trådar, vilket underlättar snabb identifiering på plats.

1.4 Mellanöstern och Sydostasien: Övningsområden för "hybrid tillämpning" av internationella standarder

Projekt i Mellanöstern (som Saudiarabien och Irak) kräver ofta dubbel överensstämmelse med IEC och BS/VDE, och har ytterligare stränga krav på flamskydd och hög temperaturbeständighet; Sydostasien (som Singapore och Vietnam) använder IEC som en ritning (CP5, TCVN, etc.), och avancerade projekt specificerar ofta IEC/BS direkt, och betonar särskilt de låga rök- och halogenfria egenskaperna hos LSZH.

2. Grundläggande skillnader: Exakt anpassning till regionala scenarier och standarder

Kinesiskt system: Betjänar den tekniska rytmen av "snabb design standardiserad upphandling", med tydliga hierarkiska nivåer och enkel batchhantering.

• Europeiskt system: Rotat i en enhetlig marknad och regulatorisk anpassning, eftersträvar minimalistisk kodning.
• USA-system: Kommer från kommersiell försäkring och juridisk kultur, med betoning på "certifierbar prestanda."
• Mellanöstern/Sydostasien: Ett standardkonvergensfält under den internationella EPC-modellen (Engineering, Procurement, and Construction), som kräver att produkterna är "multistandardiserade".

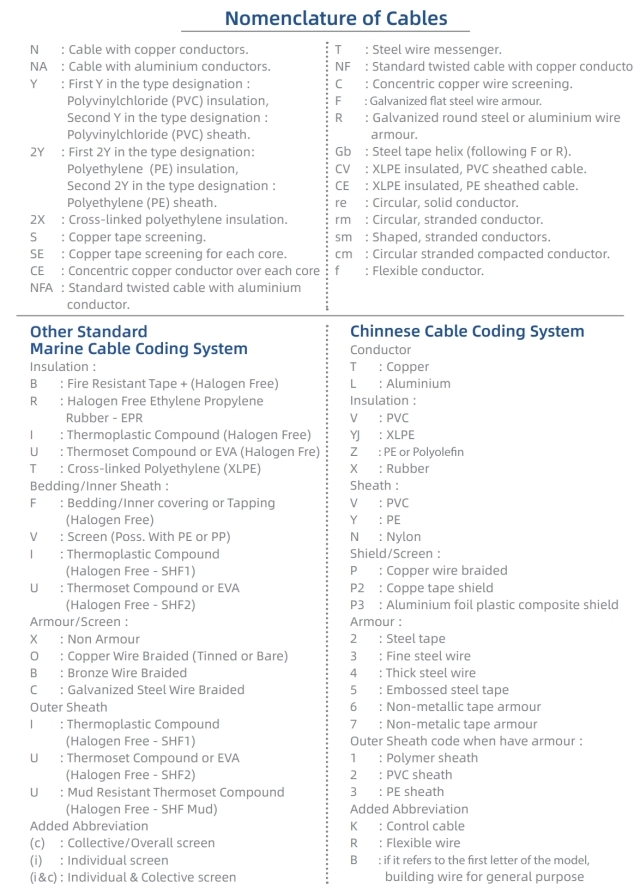

Snabbreferenstabell för allmän kabelkodning:

3. Undvik misstag i kabelval: Huapu-kablar ger exakt matchning

Att förstå namnkonventionen är bara det första steget. Ännu viktigare, det handlar om att matcha kabeln till ditt projekts spänning, installationsmiljö, brandsäkerhetskrav, budget och andra faktorer. Vi rekommenderar att du prioriterar produkter som har klarat fullständig typtestning och tredjepartscertifiering.

Vi täcker hela sortimentet av kablar, inklusive nakna ledningar, strömkablar , styrkablar och specialkablar. Oavsett om det är YJV-seriens strömkablar, KVV-kontrollkablar, WDZ-YJY lågrökhalogenfria kablar, ZR-YJV flamskyddade kablar, eller kundanpassade produkter anpassade till olika ledarformer (runda, fläktformade, korrugerade), kan vi exakt matcha behoven i olika scenarier och kommunikationer som bygg, industri.

Inga fler bekymmer om kabelval för dina projekt! Huapu Cables hjälper dig att hitta den perfekta matchningen! Klicka på länken nedan för att få en anpassad urvalslösning och låt professionella kablar skydda dina projekt.
