Teknisk specifikation: Elkabelledare - En omfattande guide till runda, komprimerade (sektor) och profilerade (trapetsformade) ledare

Inom kraftteknik och kabelval är ledarens form en kritisk faktor som påverkar kabelprestanda, strukturella dimensioner och projektkostnader. Olika ledarstrukturer uppvisar betydande variationer i fyllnadsfaktor, ytterdiameter, materialutnyttjande och installationsmetoder.

Vanliga ledarformer inom nuvarande teknik inkluderar Runda ledare , Komprimerad (sektor / Kakel -formad ) Konduktörer , och Profilerade (trapetsformade) ledare . Detta dokument analyserar systematiskt dessa strukturer för att ge en tydlig referens för designers och inköpspersonal.

jag. Varför differentiera dirigentformer?

Medan ledare i första hand måste uppfylla kraven på tvärsnittsarea och motstånd, kräver praktisk konstruktion mer:

• Strukturella luckor : I kablar med flera kärnor påverkar gap mellan ledarna den övergripande strukturen.
• Ytterdiameter : Ledarstrukturen påverkar direkt kabelns totala diameter.
• Installationseffektivitet : Ytterdiametern bestämmer det nödvändiga läggningsutrymmet, rörstorleken och konstruktionssvårigheten.
• Designoptimering : Att välja rätt form är en nyckelmetod för att optimera kabelkonstruktionen.
• Materialeffektivitet : För medelstora till stora tvärsnitt är ledarformen ofta viktigare än att bara lägga till material.

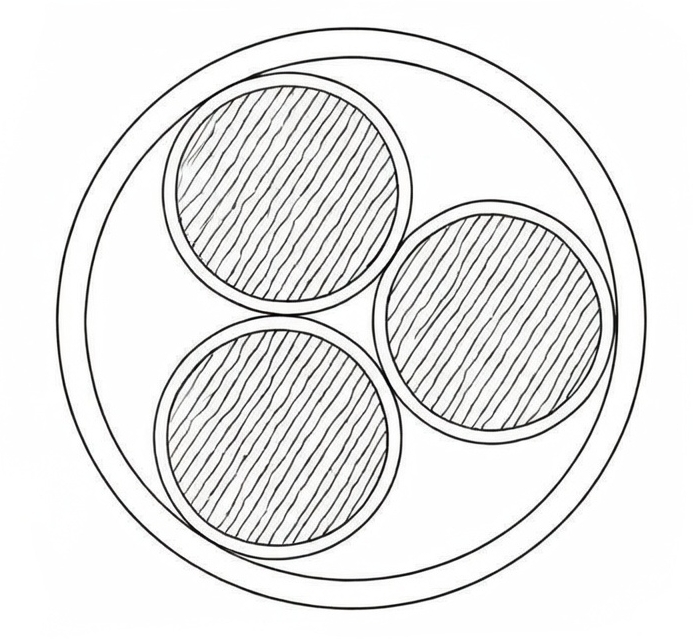

II. Runda ledare

1. Konstruktion:

Den vanligaste formen, bestående av tvinnade runda koppar- eller aluminiumtrådar, tillgänglig i standardtrådade eller kompakterade runda strukturer.

2. Fördelar :

• Mogen tillverkningsprocess med den längsta applikationshistoriken.
• Utmärkt flexibilitet som underlättar böjning och installation.
• Hög kompatibilitet med standardkabelterminaler.
• Mångsidig för olika kabeltyper.

3. Begränsningar:

Naturliga mellanrum mellan runda trådar resulterar i en lägre fyllnadsfaktor, vilket leder till mindre utrymmeseffektivitet och större ytterdiametrar i flerkärniga konstruktioner.

4. Applikationer:

Litet till stort tvärsnitt strömkablar , byggnadsledningar, kontroll-/instrumentkablar och högflexibilitetsapplikationer.

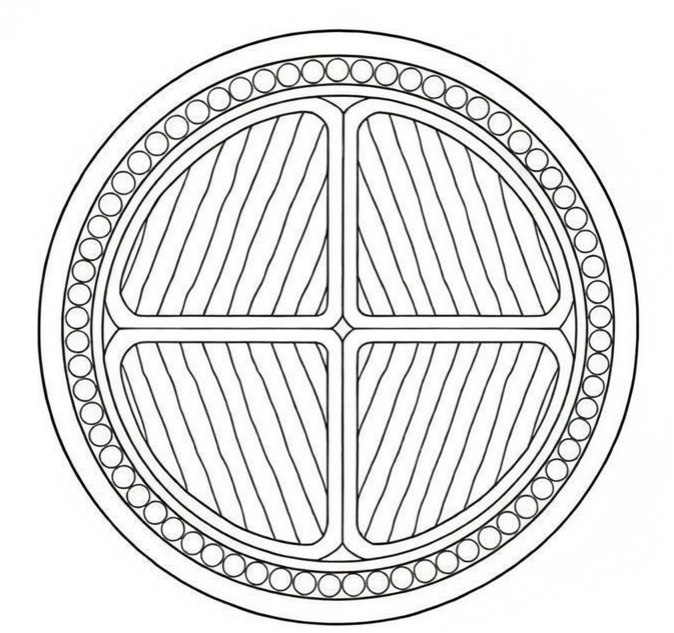

III. Komprimerad (sektor / Tile-shaped) Conductors

1. Definition:

Ledare bildade genom att pressa trådar till icke-cirkulära tvärsnitt för att öka fyllningsfaktorn; vanligen ses som sektor- eller kakelliknande former.

2. Fördelar:

• Betydligt högre ledarfyllnadsfaktor.
• Minskar effektivt kabelns totala ytterdiameter.
• Minskar den erforderliga volymen av isolerings- och mantelmaterial.
• Förbättrar kompaktheten hos kabelstrukturer med flera kärnor.

Resultat: Under samma tvärsnitt är dessa mer kompakta än runda ledare.

3. Anmärkningar om ansökningar:

På grund av den icke-cirkulära sektionen krävs specifika terminaler eller ändformning under avslutning.

4. Applikationer:

Lågspänningskablar med flera kärnor, distributionsledningar, kablar med tvärsnitt på 35 mm² och mer och kommunala elprojekt.

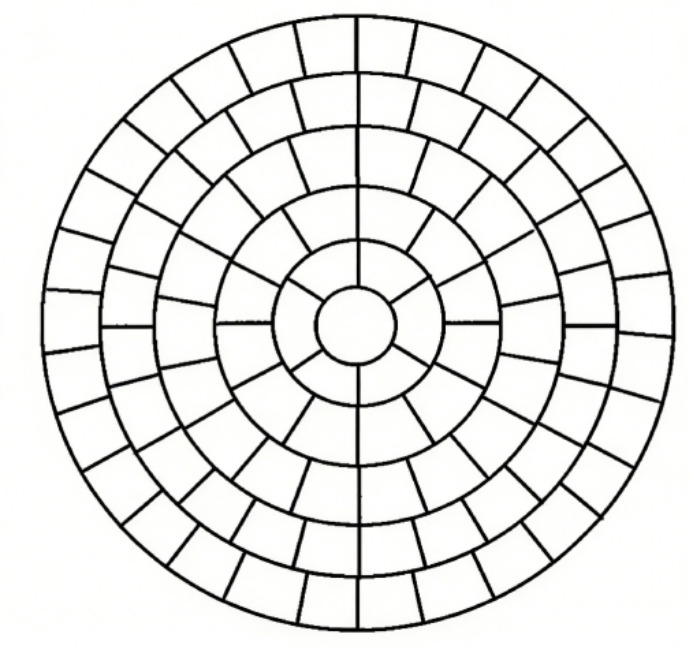

IV. Profilerade (trapetsformade/formade) ledare

1. Konstruktion:

Även kända som trapetsformade ledare, dessa använder trapetsformade trådsträngar för att bilda en mycket tät struktur genom precisionspressning.

2. Fördelar:

• Högsta ledningsfyllningskoefficient.
• Mest kompakt kabelstruktur.
• Ytterligare minskning av ytterdiametern med bibehållen elektrisk prestanda.
• Optimerad användning av metallmaterial.

3. Applikationer:

Kraftkablar med medelstora till stora tvärsnitt, uppgraderingar av stadsnät, industriella kraftsystem och projekt med strikta gränser för kabeldiameter och vikt.

V. Jämförelse- och urvalsguide

1. Jämförelsetabell

2. Elektrisk prestanda & urvalsråd

• Elektrisk standard : Oavsett form uppfyller alla ledare DC-resistanskrav (t.ex. IEC 60228) för ett givet tvärsnitt. Att välja en form är ett tekniskt optimeringsval, inte ett elektriskt säkerhetsval.
• Små tvärsnitt : Använd runda ledare för ekonomi och mångsidighet.
• Flerkärniga medel/stora sektioner : Prioritera kompakterade (sektor)ledare för mogen design.
• Strikta utrymmeskrav : Använd profilerade (trapetsformade) ledare för maximal kompakthet.
