H1Z2Z2-K vs PV1-F solcellskabel: Teknisk jämförelse och tillämpningsguide

I fotovoltaiska (PV) system, DC kablar spelar en avgörande roll för systemsäkerhet, effektivitet och långsiktig tillförlitlighet. Att välja rätt solcellskabel är därför inte bara ett designval utan också ett beslut om överensstämmelse och riskhantering. Den här artikeln ger en teknisk jämförelse mellan den moderna solcellskabeln H1Z2Z2‑K och den tidigare typen PV1‑F som har använts i stor utsträckning i PV-installationer.

Sammanfattning

H1Z2Z2‑K solcellskabel är designad enligt den europeiska standarden EN 50618 och är också tekniskt anpassad till IEC 62930. Den utvecklades för att stödja moderna solcellssystem, särskilt 1500 V DC-installationer. PV1-F-kablar tillverkas vanligtvis enligt TÜV 2 PfG 1169/08.2007 certifieringskrav och designades ursprungligen för tidigare 1000 V DC solcellssystem.

Eftersom solcellsanläggningar har gått mot högre spänningsarkitekturer för att minska kostnaderna för Balance of System (BOS), har H1Z2Z2-K blivit den föredragna lösningen för nya installationer.

Viktiga tekniska skillnader

1. Spänningsvärde

Solcellsanläggningar i allmännyttiga skala byggs i allt högre grad med 1500 V DC-system eftersom högre spänningssträngar minskar strömnivåerna och därför minskar kopparanvändning, installationskostnad och effektförlust.

H1Z2Z2‑K-kablar är vanligtvis klassade för 1,5 kV DC solcellssystem (med systemdesignspänningar som ofta tillåter upp till cirka 1,8 kV under vissa testförhållanden beroende på tillverkarens specifikationer). Detta gör dem lämpliga för moderna solcellsinstallationer med hög spänning.

PV1-F-kablar är generellt utformade för solcellssystem upp till 1 000 V DC och kanske inte uppfyller designkraven för nyare 1 500 V-system.

2. Isolerings- och mantelmaterial

Båda kabeltyperna använder vanligtvis tvärbundna polyolefinisoleringsmaterial (ofta förkortade som XLPO eller XLPE). I de flesta moderna konstruktioner är dessa material halogenfria och rökfattiga (LSZH), vilket ger förbättrad brandsäkerhet och miljöprestanda.

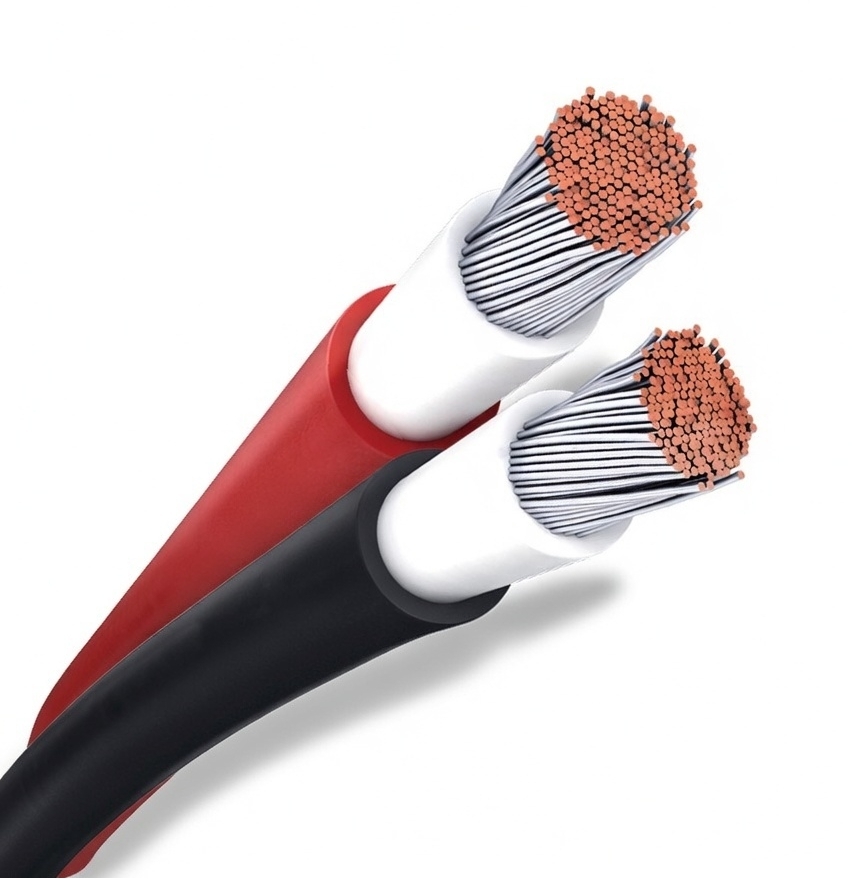

H1Z2Z2‑K-kablar har normalt dubbelskikts tvärbunden isolering och mantel speciellt optimerad för långvarig UV-exponering, ozonbeständighet och tuffa utomhusmiljöer.

3. Vattentålighet och miljöskydd

H1Z2Z2‑K-kablar är designade med höga nivåer av miljöbeständighet, inklusive starkt skydd mot fukt, UV-strålning, ozon och väderpåverkan. Vissa tillverkare klassificerar dessa kablar enligt höga vattenbeständighetsnivåer definierade i installationsstandarder (som AD7 eller AD8 beroende på testförhållanden och tillverkarens dokumentation).

Rent praktiskt betyder detta att kabeln tål mycket våta miljöer som flytande solcellsanläggningar eller installationer som utsätts för frekvent regn. Men prestanda för permanent nedsänkning bör alltid verifieras genom den specifika tillverkarens certifiering och installationsriktlinjer.

PV1-F-kablar ger också god hållbarhet utomhus men har vanligtvis lägre prestandamarginaler i extremt våta eller mekaniskt krävande miljöer.

4. Mekanisk styrka och installation

H1Z2Z2‑K-kablar är designade med förbättrad mantelhållfasthet och mekanisk hållbarhet jämfört med PV1‑F. Detta gör dem mer lämpade för krävande installationsmiljöer.

Även om skyddsrör eller kabelrännor fortfarande rekommenderas som bästa praxis, kan H1Z2Z2-K-kablar installeras under vissa direkta nedgrävningar eller tuffa utomhusförhållanden när lämpligt mekaniskt skydd och lokala elektriska föreskrifter följs.

PV1-F-kablar kräver i allmänhet mer kontrollerade installationsförhållanden och används mindre vanligt i mekaniskt krävande layouter.

5. Temperaturprestanda och livslängd

Typiska driftstemperaturintervall för moderna solkablar är cirka -40°C till 90°C under normala driftsförhållanden, med högre kortsiktig temperaturtolerans beroende på ledaren och isoleringsdesignen.

Solkablar designade enligt EN 50618-standarder är vanligtvis konstruerade för en livslängd på cirka 25 år under korrekta installations- och driftsförhållanden, vilket överensstämmer med den förväntade livslängden för solcellsmoduler.

Slutsats

PV1-F-kablar spelade en viktig roll i tidig solcellsinstallation och förblir närvarande i många äldre system. H1Z2Z2-K-kablar har dock blivit den föredragna lösningen för moderna PV-installationer på grund av deras högre spänningskapacitet, förbättrade miljöbeständighet och starkare mekaniska prestanda.

För distributörer, EPC-entreprenörer och solenergiutvecklare hjälper specificering av H1Z2Z2-K-kablar till att säkerställa kompatibilitet med nuvarande solcellskonstruktioner och långsiktig projekttillförlitlighet.
