Varför SPE är framtiden för Smart Manufacturing

I utvecklingen av Industrial Internet of Things (IIoT) och smart tillverkning har företag ständigt ställts inför en stor smärtpunkt: toppnivånätverk (som kontrollrum och servrar) använder höghastighets-Ethernet, medan bottennivåsensorer och ställdon ofta är begränsade till föråldrade, låghastighets- och inkompatibla fältbussar på grund av utrymmes- och ledningskostnader.

Uppkomsten av Single Pair Ethernet (SPE) har helt brutit detta dödläge. Den förenklar den traditionella 4-par (8-kärniga) Ethernet-kabeln ner till bara 1 par (2 kärnor), men uppnår ändå höghastighetsdataöverföring och synkroniserad strömförsörjning. Detta är inte bara en fysisk "bantning" utan en fundamental revolution som möjliggör sömlös, all-IP-kommunikation från sensorn direkt till molnet.

Kärnjämförelse : SPE kontra traditionellt Ethernet

Cat5e eller Cat6 kablar vi är mest bekanta med innehåller 8 koppartrådar, och traditionella Ethernet-ledningar är vanligtvis strikt begränsade till ett maximalt avstånd på 100 meter. Denna design är perfekt för kontorsmiljöer, men den verkar skrymmande och begränsad i extremt kompakta och tuffa industriella miljöer (som inuti fleraxliga robotarmar eller längs tusentals meter av rörledningar).

De störande fördelarna med SPE inkluderar :

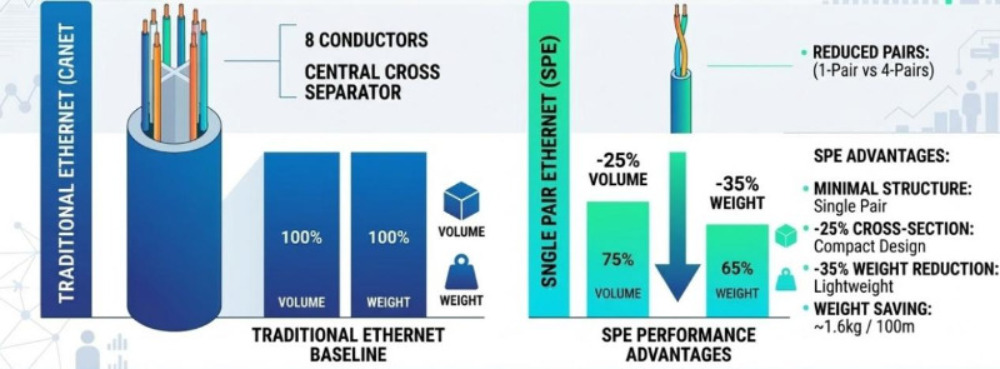

• Minimalistisk struktur : Överger helt korsvävsfyllmedlet och de extra 6 trådarna och kräver bara ett enda balanserat tvinnat par.
• Drastisk minskning av volym och vikt : Jämfört med traditionell industriell Ethernet-ledning minskar SPE installationens tvärsnittsarea med ca 25 % och den totala vikten med 35 % . I stora dataställ eller järnvägstransitsystem eliminerar detta cirka 1,6 kg egenvikt per 100 meter.
• Överlägsen flexibilitet och vridmotstånd : Den symmetriska enkelparstrukturen undviker fysiskt problemet med intern "trådfriktion". I kombination med speciella tillsatsmaterial kan SPE motstå tiotals miljoner högfrekventa böjcykler och kraftig 3D-torsion, vilket gör den till en perfekt matchning för industrirobotar.

Tre smärtpunkter i kärnbranschen lösta av SPE

1. Att bryta gränsen för fysiskt avstånd på 100 meter

I scenarier för processautomatisering som olje- och kemisk industri är utrustningen vida spridd, vilket gör den traditionella 100-metersgränsen till ett fatalt fel. Den 10BASE-T1L standard inom SPE-protokollfamiljen möjliggör 10Mbps höghastighets full-duplex-överföring över avstånd upp till 1000 meter , helt botar "avståndsångesten" för industriella ledningar.

2. PoDL: Killing Two Birds with One Stone (Data & Power)

Traditionella enheter kräver ofta separata kablar för data och ström. SPE introducerar Power over Data Lines (PoDL) teknologi, som möjliggör samtidig överföring av data och upp till cirka 50W likström till terminalenheter. För tung utrustning har industrin introducerat hybridgränssnittstopologier, som isolerar höghastighetsdata och upp till flera kilowatt strömförsörjning inom samma länk, vilket avsevärt förenklar utrustningsdirigering.

3. Eliminera gateways för "Network Flattening"

Tidigare var fabrikerna tvungna att distribuera många dyra "protokollkonverteringsgateways" för att tillåta analoga signaler på bottennivå att kommunicera med toppnivån. SPE tillåter även de minsta sensorerna på bottennivå att ha oberoende IP-adresser och ansluta direkt till TCP/IP-nätverket. Det uppskattas att eliminering av en enda gatewaynod kan spara över 10 000 USD i omfattande kostnader över systemets livscykel.

Core Protocols and Interface Ecosystem

Att tillämpa SPE kräver inte att man dyker in i komplexa underliggande koder; du behöver bara känna igen följande kärnstandarder som bestämmer dess prestanda:

1. Matris för överföringshastighet och avstånd (IEEE 802.3-serien)

• 10BASE-T1L : 10 Mbps hastighet, upp till 1000 meter. Designad för processkontroll över långa avstånd, som stöder egen säkerhet i explosiva miljöer (Ethernet-APL).
• 10BASE-T1S : 10 Mbps hastighet, stöder Multidrop-topologi. Tillåter att över ett dussin enheter kan anslutas parallellt på en enda huvudledning upp till 25 meter lång, vilket eliminerar massiva stjärntopologikablar.
• 100/1000BASE-T1 : 100 Mbps eller 1 Gbps Gigabit hastighet, upp till 15-40 meter. Används främst för höghastighetsanslutning i fordon eller högupplöst industriell maskinseende.

2. Industriella anslutningsgränssnittsstandarder (IEC 63171-serien)

Eftersom traditionella RJ45-kontakter är för skrymmande och saknar vibrationsmotstånd, har branschen etablerat nya standarder:

• IEC 63171-6 och andra mikrogränssnitt : De täcker skyddsklasserna IP20 till IP67 och är stöt- och fallbeständiga. Deras volym är bara en bråkdel av traditionella gränssnitt, vilket gör dem till huvudkontakterna för nästa generations enheter.
• M12 hybridgränssnitt (IEC 63171-7) : Den ultimata lösningen för högeffektsenheter. Standarden definierar kombinationer av datastift och flera stift med hög strömförsörjning, vilket stöder den samtidiga överföringen av "datakraft" för tung utrustning som motorer och servoenheter.

Vanliga frågor (FAQs)

F1: Är SPE långsammare än traditionella nätverk?

Nej. Nätverkshastigheten beror på protokollstandarden, inte på länkens fysiska tjocklek. SPE kan också stödja Gigabit-hastigheter upp till 1 Gbps över korta avstånd (t.ex. 40 meter).

F2: Är SPE:s Power over Data Lines (PoDL) samma som PoE?

Syftet är detsamma, men den bakomliggande tekniken är annorlunda. Traditionell PoE förlitar sig på reservpar eller fantommatning inom 4-par kablar, medan PoDL kan blanda och sända högfrekventa data och likström samtidigt på ett enda par (2-kärniga) fysiska kretsar.

F3: Kan vanliga 2-kärniga kablar eller skalade gamla Ethernet-kablar användas direkt som SPE-kablar?

Rekommenderas starkt inte. Ett äkta SPE-överföringssystem genomgår strikt optimering för impedans, returförlust och överhörning specifikt för enkel-par högfrekvent överföring. Industriella SPE-kablar inkluderar också speciella flexibla strukturella element som vanliga koppartrådar helt enkelt inte kan matcha.

Slutsats

Single Pair Ethernet (SPE) är inte på något sätt en teknisk nedgradering av "att ha färre koppartrådar"; det är den fysiska hörnstenen för industriell automation som går mot sann digitalisering och intelligens. För företag som tidigt införlivar SPE-teknik i sin infrastrukturplanering, minskar det inte bara drastiskt nuvarande driftsättnings- och underhållskostnader utan tar även tag i den höga marken i nästa generations Internet of Everything-arkitektur.
