Vad är livslängden för XLPE-isolerad kabel?

Designlivslängden för isolerade kablar av tvärbunden polyeten (XLPE) är vanligtvis 20 till 30 år. Men i verklig drift, den fysiska livslängden för modern XLPE kablar kan nå 40 till 60 år, förutsatt att de inte utsätts för långvarig drift vid maximala belastningsgränser och är skyddade från extrema miljöskador. Vid den nominella driftstemperaturen på 90°C bibehåller isoleringsmaterialet hög dielektrisk hållfasthet. Men när driftstemperaturen stiger till mellan 95°C och 105°C, sjunker den förväntade livslängden för kabeln till bara 7 till 30 år.

XLPE-kablar har blivit kärnan i medel-, hög- och extrahögspänningsnät på grund av deras överlägsna elektriska isoleringsegenskaper, extremt låga dielektriska förluster, utmärkt värmebeständighet och höga mekaniska styrka. En kabels livslängd är en dynamisk nedbrytningsfunktion som gemensamt bestäms av temperatur, elektriskt fält, fuktighet (vattenträdeffekt) och mekanisk stress.

Kärndata om livslängd och internationella standarder

• Designbaslinje: Internationella standarder som IEC 60502 anger strikt en högsta tillåtna kontinuerliga ledardriftstemperatur på 90°C för XLPE-kablar. Detta tröskelvärde är satt baserat på den termiska oxidativa nedbrytningshastigheten för högmolekylära polymerer.
• Temperaturgränser: Den tillåtna nödöverbelastningstemperaturen för XLPE-kablar sträcker sig från 105°C till 130°C, medan den momentana temperaturen de kan motstå under en kortslutning kan nå upp till 250°C (under en varaktighet som inte överstiger 5 sekunder).
• Faktisk livslängd: Vid standarddriftstemperaturen på 90°C är den förväntade livslängden för XLPE-material mellan 40 och 60 år. Om kabeln konsekvent arbetar under delbelastningsförhållanden i verkliga tillämpningar (till exempel med ledartemperaturen hållen runt 70°C), kan dess faktiska livslängd lätt överstiga 50-årsgränsen.

Kärnåldringsmekanismer för XLPE-kablar

Åldrande av kabelisolering är en oåterkallelig fysisk och kemisk process som leder till en minskning av dielektrisk styrka. De primära mekanismerna drivs av följande fyra påfrestningar:

• Termisk åldrande: Långvarig exponering för höga temperaturer orsakar termisk oxidativ nedbrytning. Makroskopiskt visar detta sig som sprödhet av materialet, med betydande fall i brottöjning (EAB) och draghållfasthet. I tekniska bedömningar, när EAB faller till 50 % av dess initiala värde, anses det vara "slutet på den fysiska livslängden" för materialet.
• Elektrisk åldrande: Mikroskopiska defekter (som tomrum eller föroreningar) i isoleringsskiktet orsakar elektrisk fältförvrängning, vilket leder till partiell urladdning (PD). Med tiden bildar elektrisk korrosion "Electrical Treeing", som så småningom tränger in i isoleringsskiktet, vilket resulterar i katastrofalt sammanbrott. Ackumuleringen av rymdladdning i högspänningslikströmstillämpningar (HVDC) förvärrar också distorsion av elektriska fält.
• Vattenträdning: Detta är den "osynliga mördaren" i fuktiga miljöer. Under inverkan av ett alternerande elektriskt fält tränger fukt in i mikroskopiska defekter i isolatorn och bildar ett trädliknande nätverk av vattenfyllda mikrohålrum. Detta minskar avsevärt isolatorns totala spänningsmotståndsförmåga.
• Mekanisk och kemisk stress: Underlåtenhet att följa minimikraven för böjradie under installationen (mekanisk utmattning) kommer att expandera mikroskopiska hålrum, vilket i hög grad främjar initieringen av partiell utsläpp och vattenträdbildning. Dessutom kan anjoner såsom kloridjoner i marina miljöer utlösa kemisk nedbrytning vid höga temperaturer, vilket orsakar en kraftig minskning av volymresistiviteten hos XLPE.

Livslängdsprediktion och avancerade diagnostiska metoder

För att exakt uppskatta den återstående användbara livslängden (RUL) använder industrin följande matematiska modeller och oförstörande testtekniker:

Matematiska modeller

• Förutsägelsemodell för termisk livslängd: Baserat på Arrhenius ekvation. Denna modell avslöjar ett exponentiellt samband mellan temperatur och livslängd: för varje 10°C temperatursänkning fördubblas den termiska åldrande livslängden.
• Livsmodell för elektrisk stress: Baserat på Inverse Power Model (IPM). Dess nyckelparameter, Voltage Endurance Coefficient (VEC), mäter materialets motstånd mot elektrisk åldring. XLPE-material av hög kvalitet har vanligtvis en VEC mellan 15 och 30.

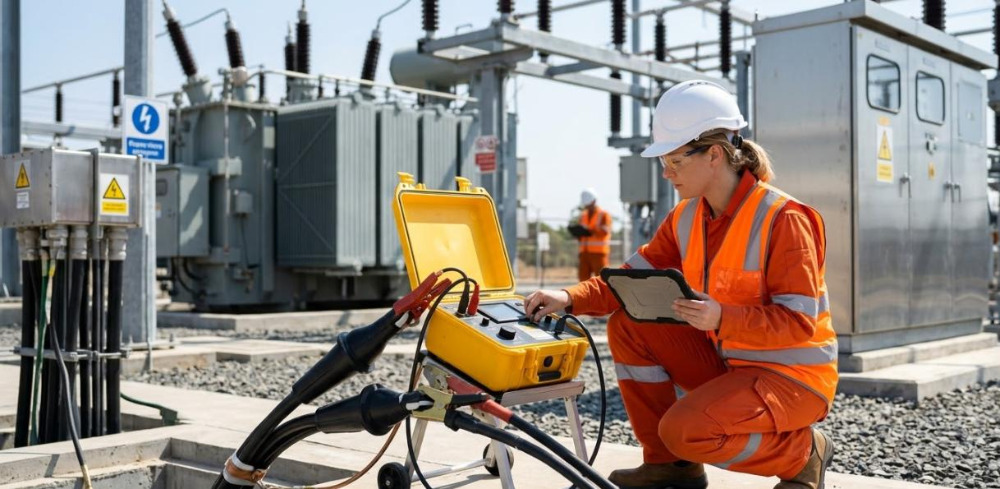

Utvecklingen av diagnostiska metoder

• DC Hipot (Direct Current High Potential Testing): Detta är nu föråldrat och mycket destruktivt. Hög DC-spänning ackumulerar "rymdladdning" inuti XLPE-isoleringen. När AC-driften återupptas kan de överlagrade elektriska fälten omedelbart bryta ner det ömtåliga isoleringsskiktet.
• VLF (Very Low Frequency)-testning: Branschens föredragna alternativ. Den använder växelström med ultralåg frekvens (0,1 Hz), vilket undviker rymdladdningseffekten samtidigt som det orsakar allvarligt försämrade defekter att bryta ner säkert under kontrollerade tester.
• Tan Delta (Dilectric Loss Angle Tangent) Diagnostik: "Guldstandarden" för bedömning av vattenträdets åldrande och fuktinträngning i XLPE-kablar. Genom att mäta den icke-linjära ökningen av förlustvärden när testspänningen stiger ("Tip-up"-effekten), kvantifierar den exakt hur allvarlig åldrandet är.
• Övervakning av partiell urladdning (PD): Används för att exakt lokalisera mikroskopiska defekter i isoleringsskiktet (t.ex. luftgap i fogar eller skadade skärmskikt).

Ingenjörspraxis och kvalitetssäkring för att förlänga XLPE-kabelns livslängd

För att uppnå en livslängd på över 50 år för XLPE-kablar krävs omfattande kvalitetskontroll från tillverkning till drift:

• Ultimativ kontroll inom tillverkning och val av premiummaterial

Material med hög renhet måste användas och produceras i en ultraren miljö.

Genom att implementera en trippel extruderingsprocess säkerställs bindning på atomnivå mellan ledarskölden, XLPE-isoleringsskiktet och isoleringsskölden, vilket helt eliminerar luftgap mellan skikten som kan utlösa partiell urladdning.

Användning av Tree-Retardant XLPE (TR-XLPE) material och omfattande vattenblockerande design (längsgående vattenblockerande garn/tejper, radiella vattenblockerande höljen) för att absolut isolera extern fukt.

• Överensstämmelse med installation och mekaniskt skydd

Böjningsradien (inte mindre än 10 till 15 gånger ytterdiametern) och dragspänningen måste kontrolleras strikt för att förhindra mikrosprickor i isoleringsskiktet.

Skarvar och avslutningar är de mest sårbara delarna av en kabellinje. Deras tillverkning måste utföras i relativt torra, dammfria miljöer för att undvika att föroreningar införs.

• Operativ miljöoptimering och värmeledning

Upprätthåll rimligt avstånd mellan kablarna för att underlätta värmeavledning och förhindra värmeackumulering.

Det rekommenderas att använda reducerad drift, vilket lämnar en lämplig ampacitetsmarginal för att undvika långvarig fulllastdrift.

Installera pålitliga överspänningsskydd (blixtavledare) för att absorbera högfrekventa spänningsspikar orsakade av växlande överspänningar och blixtnedslag.

Vanliga frågor:

F1: Varför använder moderna kraftsystem i stor utsträckning XLPE-kablar istället för traditionella PVC-kablar?

A: XLPE (Cross-Linked Polyethylene) har en tredimensionell, nätverksansluten värmehärdande struktur, som tillåter kontinuerliga driftstemperaturer upp till 90°C, långt över PVC (maximalt 70°C). Dessutom har XLPE högre dielektrisk styrka, lägre dielektrisk förlust och släpper inte ut giftiga halogengaser vid förbränning. Den överträffar PVC-kablar i både livslängd och elektrisk prestanda.

Q2: Den maximala driftstemperaturen för en XLPE-kabel är 90°C. Kommer kabeln att brinna ut omedelbart om den här temperaturen överskrids ibland?

A: Det kommer inte att brinna ut omedelbart, men det kommer att påskynda termisk åldring. Internationella standarder tillåter kortvarig nödöverbelastning upp till 105°C eller till och med 130°C. Enligt Arrhenius åldringsmodell fördubblas dock nedbrytningshastigheten för isoleringsskiktet för varje 10°C som temperaturen överstiger märkvärdet. Långvarig övertemperaturdrift kommer att drastiskt minska kabelns totala livslängd.

F3: Vad är "Water Treeing" och hur kan det förebyggas?

A: Vattenträdbildning är ett trädliknande nätverk av mikrohålrum som bildas när fukt invaderar mikroskopiska defekter i isolatorn och sträcker sig kontinuerligt under den kombinerade verkan av ett alternerande elektriskt fält och en fuktig miljö i XLPE-kablar. Förebyggande metoder inkluderar: användning av vattenblockerande konstruktioner (som radiella vattenblockerande mantel och längsgående vattenblockerande garn), användning av trädskyddande material (TR-XLPE) och säkerställande av att kabelns yttre mantel inte repas under installationen.

F4: Jag vill testa isoleringsstatusen för kablar som har varit i drift i många år. Kan jag använda en standard DC Hipot-testare?

A: Absolut inte. Att utföra traditionella högspänningstester på XLPE-kablar är mycket destruktivt. Hög DC-spänning ackumulerar "rymdladdning" i isoleringen. När växelströmmen är återställd efter testet är isoleringsskiktet – som annars skulle ha fortsatt att fungera normalt – mycket känsligt för omedelbart haveri.

F5: Om DC Hipot-testning inte ska användas, hur ska åldringsgraden av XLPE-kablar utvärderas vetenskapligt?

A: Branschstandarder rekommenderar användning av mycket lågfrekvent (VLF, 0,1 Hz) AC-motståndsspänningstestning kombinerat med Tan Delta-diagnostik (Dielectric Loss Angle Tangent). VLF-testning genererar inte skadliga rymdladdningar, medan Tan Delta-testning exakt kan kvantifiera svårighetsgraden av vattenträdbildning inuti kabeln genom att mäta de icke-linjära ökningsegenskaperna (Tip-up) av läckström vid olika spänningar, och därigenom hjälpa dig att planera förebyggande byten.
