Kan aluminiumtråd anslutas direkt till kopparkärl?

När man tar upp frågan om aluminiumtråd kan anslutas direkt till ett vanligt kopparuttag, materialvetenskap och nuvarande standarder för National Electrical Code (NEC) ger ett definitivt svar: absolut inte .

Data från U.S. Consumer Product Safety Commission (CPSC) och Franklin Research Institute avslöjar att hem som är kopplade med aluminiumtråd före 1972 är 55 gånger mer benägna att nå "Fire Hazard Conditions" vid uttags- och switchanslutningar jämfört med hem kopplade med ren koppar. Denna extrema brandrisk härrör inte från aluminiumtråden inuti väggarna, utan koncentreras snarare till de mekaniska anslutningspunkterna mellan aluminiumtråden och oanpassade elektriska plintar.

Varför är direkt aluminium-till-koppar-anslutning extremt farlig?

Att pressa samman aluminium och koppar utan speciella medier eller dedikerade mekaniska konstruktioner utlöser oundvikligen en serie långsamma men irreversibla, destruktiva fysiska och kemiska reaktioner.

• Termisk expansionsfel och "kallt flöde": Den termiska expansionskoefficienten för aluminium (~23,1 µm/m·°C) är betydligt högre än för koppar och stål. När ström värmer upp tråden under de styva begränsningarna av en standardskruv, genomgår aluminiumet kraftig expansion och irreversibel tvärgående plastisk deformation, känd som "kallt flöde" eller mekanisk krypning. Vid kylning drar aluminiumet ihop sig men förlorar sin ursprungliga volym, vilket lämnar mikroskopiska luckor som orsakar allvarliga lossningar, bågbildning och eventuell utbränning under tusentals termiska cykler.
• Fatalt oxidisoleringsskikt: Även om oxiderad koppar bibehåller en viss ledningsförmåga, reagerar aluminium omedelbart på syre och bildar ett tätt, extremt hårt lager av aluminiumoxid (Al2O3). Detta lager är en utmärkt elektrisk isolator som allvarligt hindrar strömöverföringen. När den mekaniska anslutningen lossnar accelererar oxidationen, vilket gör att kontaktmotståndet ökar exponentiellt och genererar massiv destruktiv värme.
• Galvanisk korrosion: Det finns en betydande potentialskillnad mellan aluminium och koppar. När dessa olika metaller berörs inuti en standardbehållare och utsätts för omgivande fukt, bildar de en mikroskopisk galvanisk cell. Som den mycket aktiva anoden genomgår aluminiumtråden snabb galvanisk korrosion, vilket försämrar dess fysiska struktur och elektriska tvärsnitt.

Den enda kompatibla direktanslutningslösningen: CO/ALR-klassade enheter

Standarduttag märkta "CU ONLY" är strängt förbjudna från att avsluta aluminiumtråd under några omständigheter. På grund av aluminiums långvariga krypning, misslyckades också tidiga "AL/CU"-enheter med höga hastigheter.

Moderna elektriska koder (som NEC 406.10) kräver enligt lag att enheter som inte är märkta med CO/ALR (Copper-Aluminium Revised) är absolut förbjudna från att direkt avsluta aluminiumledare. CO/ALR-kärl måste klara strängen UL 1567 standard. De använder djup förtenning för att minimera galvaniska reaktioner och har specialiserade, smala styrspår för att fysiskt låsa aluminiumtråden på plats, vilket förhindrar kallflöde.

Den bästa permanenta reparationslösningen: Koppar "Pigtailing"

Eftersom CO/ALR-uttag är dyra och inte kan åtgärda riskerna med flera aluminiumtrådar som skarvas ihop inuti en kopplingsdosa, är CPSC:s mest rekommenderade permanenta reparation "pigtailing" . Detta innebär att man säkert skarvar en kort bit av ren koppartråd till den befintliga aluminiumtråden, som sedan ansluts till alla moderna standarduttag.

CPSC godkänner officiellt endast två permanenta pigtailing-metoder:

1. COPALUM Cold Weld Crimp System (Optimal Permanent Solution)

Utvecklat av TE Connectivity är detta den enda reparationsmetoden som CPSC bedömer lika säker som att helt koppla om ett hem med koppar.

• Mekanismen: Den använder en specialiserad tennpläterad kopparhylsa. Ett proprietärt elverktyg applicerar 10 000 pounds av absolut tryck för att skapa en "torr krympning".
• Resultatet: Detta extrema tryck tvingar metallerna att plastiskt flyta, vilket omedelbart sliter sönder oxidskiktet och smälter samman metallgallren vid rumstemperatur för att bilda en "kall svets", vilket permanent eliminerar framtida oxidation och galvanisk korrosion.

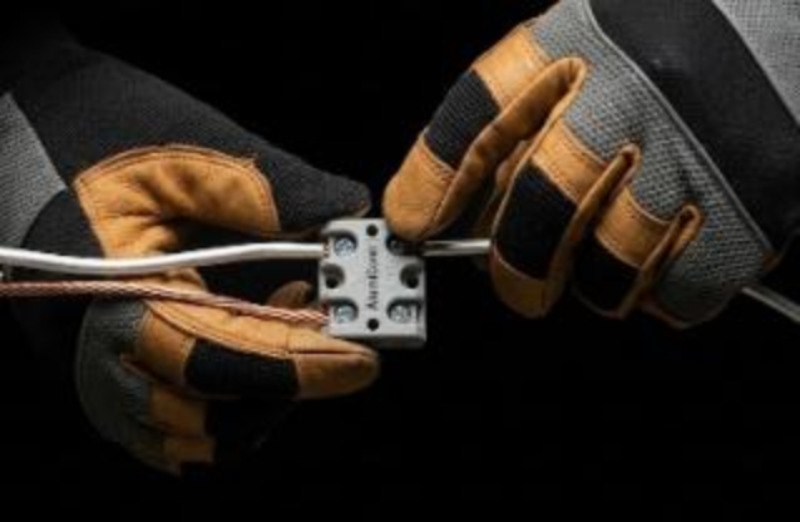

2. AlumiConn dedikerad aluminium-till-kopparterminal (godkänt alternativ)

För områden där COPALUM-verktyg inte är tillgängliga, godkänner CPSC AlumiConn-kontakten av King Innovation.

• Mekanismen: Detta är en kompakt miniatyrkopplingsplint med flera portar där aluminium- och koppartrådar förs in i helt isolerade portar, vilket skär av den galvaniska korrosionsbanan vid källan.
• Antioxidation: Interiören är förfylld med en antioxidantpasta som omedelbart täcker de kala aluminiumkristallerna vid införandet, vilket blockerar syre.

Kritisk överensstämmelsevarning: Obligatorisk vridmomentkontroll (NEC 110.14(D))

När du använder AlumiConn-kontakter kräver NEC 110.14(D) uttryckligen att installatörer använder en kalibrerat momentverktyg (som en vridmomentskruvmejsel) för att uppnå det exakta vridmomentet som anges av tillverkaren (vanligtvis 10 till 15 tum-pund). Under åtdragning orsakar utbrändhet med hög motståndskraft, medan överdragning krossar den mjuka aluminiumtråden. Underlåtenhet att använda ett vridmomentverktyg bryter mot NEC-koder och kan leda till nekade försäkringskrav efter en brand.

Strikt förbjudet: Är standard- eller "lila" trådmuttrar säkra?

Nej. Du får aldrig använda vanliga vridbara trådmuttrar för aluminium-till-koppar-anslutningar. Även "lila" trådmuttrar som marknadsförs för aluminium-till-koppar-anslutningar (som Ideal 65, som innehåller antioxidantpasta) är inte godkända av CPSC för permanenta reparationer. Laboratorietester visar att spiralfjädrarna inuti dessa trådmuttrar inte kan begränsa aluminiums kraftiga termiska expansion och kalla flöde. Trådmutteranslutningar på aluminiumtråd misslyckas ofta och utgör brandfara ännu snabbare än obehandlade, gamla originalbehållare.

FAQ | Vanliga frågor

F1: Kan jag ansluta aluminiumtråd direkt till ett vanligt kopparuttag?

Absolut inte. Enligt National Electrical Code (NEC) är ocertifierade enheter utan CO/ALR-märkning strängt förbjudna att avsluta aluminiumledare. Direkt komprimering av dessa två metaller utan specialiserad mekanisk design utlöser irreversibla destruktiva reaktioner.

F2: Varför orsakar anslutning av aluminium och koppartråd bränder? Det finns tre kärnorsaker: För det första orsakar aluminiums högre termiska expansion mekanisk krypning (kallflöde) vid anslutningspunkten, vilket leder till löshet och bågbildning. För det andra bildar exponerat aluminium omedelbart ett mycket isolerande oxidskikt (aluminiumoxid) som genererar extrem värme. För det tredje orsakar kontakten mellan de två metallerna galvanisk korrosion, vilket snabbt försämrar trådens mekaniska styrka.

F3: Kan jag använda "AL/CU"-kärl eller "lila" trådmuttrar med antioxidantpasta?

Nej. Tidiga "AL/CU"-enheter misslyckades eftersom de inte kunde motstå aluminiums långvariga krypning. På samma sätt känns inte "lila" trådmuttrar med antioxidantpasta av CPSC för permanenta reparationer; deras felfrekvens och brandrisk är till och med snabbare än obehandlade gamla kärl.

F4: Vilket är det mest kompatibla och säkraste sättet att reparera gamla aluminiumledningar?

Det finns bara två helt kompatibla vägar för att permanent eliminera överhettningsrisker: antingen ersätt enheterna helt med dedikerade CO/ALR-uttag som klarar UL 1567-standarden; eller använd koppar pigtailing med COPALUM kallsvetssystemet eller AlumiConn terminaler, vilket säkerställer att du använder ett precisionsvridmomentverktyg för att uppfylla NEC 110.14(D) vridmomentspecifikationer under installationen.
